使用R&S的RTB、RTM、RTA系列示波器和RTx-K36功能進行濾波器和放大器電路的頻率響應分析

　　使用R&S“十力”強大系列示波器和內置頻響分析 (FRA)功能，運用波特圖執行控制環路響應和電源抑制比 (PSRR)測量。

　　電源設計中的反饋環路設計決定著產品的質量，而頻率響應分析是設計閉環電路中必不可少的測試環節。通過波特圖進行控制環路響應分析和電源抑制比(PSRR)測量而獲得的電源環路穩定性評價，對于評估電源性能至關重要，以確保實現穩定的低噪聲電源設計。

　　RTx-K36頻響分析功能擴展了RTB2002、RTB2004、RTM3002、 RTM3004、RTA4004系列示波器的應用范圍，解決了這些示波器在執行控制環路響應等頻率響應測量時的局限性。

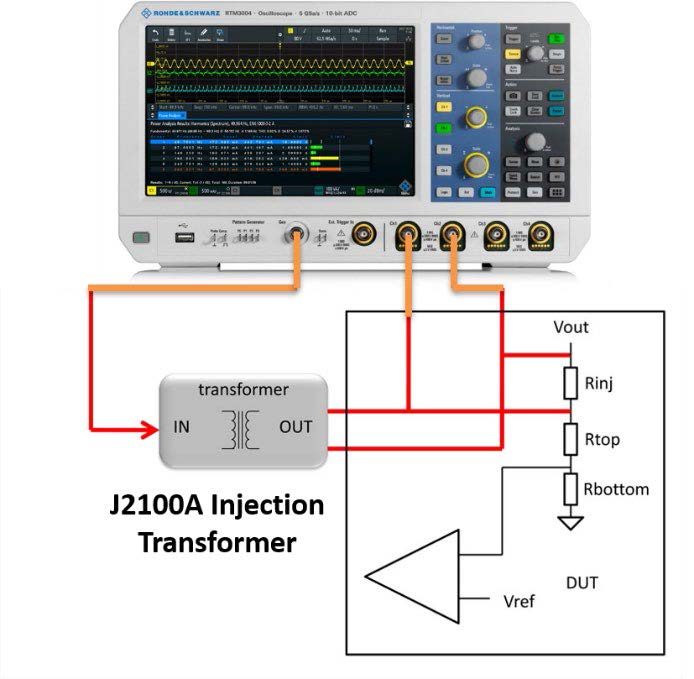

　　RTM3004示波器內置頻響分析功能，運用波特圖執行控制環路響應測量的連接示意圖

RTx-K36頻響分析功能支持的示波器：

　　RTB2002、RTB2004基本型示波器：配置RTB-K36，最經濟的一款售價不到2萬元人民幣

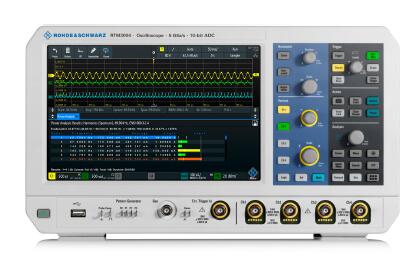

　　RTM3002、RTM3004多面手示波器：配置RTM-K36，可升級多種超級性能，完善電源質量測試

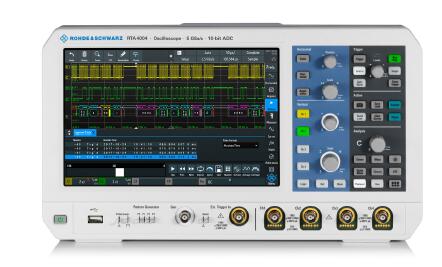

　　RTA4004高性能示波器：配置RTA-K36，示波器主機帶寬最高可擴展到1GHz，完善電源EMI測試

　　使用1:1無源電壓探頭，大大提高動態范圍：

　　RT-ZP1X 38MHz，1MΩ，1:1

　　OI1040 40MHz，1MΩ，1:1
