德國品牌羅德與施瓦茨產品選型指南（5）——頻譜分析儀

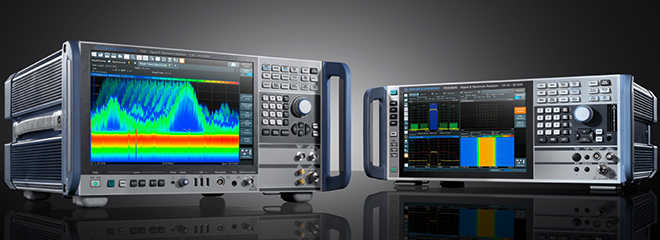

　　德國品牌羅德與施瓦茨頻譜分析儀系列產品廣泛，包括價格合理、功能強大的1GHz頻譜分析儀和功能全面的85GHz頻譜分析儀。羅德與施瓦茨頻譜分析儀均由內部射頻專家設計，具有卓越的信號完整性、一流價值和出色的可靠性。

基礎問題：

　　1、頻率范圍

　　頻譜分析儀的操作功率范圍是多少？

　　您需要分析幾次諧波？

　　選擇具備足夠頻率范圍的頻譜分析儀，捕獲客戶信號中的頻率。

　　在符合此要求的儀器中，僅有FPC1000和FPC1500頻譜分析儀支持5kHz的起始測量頻率。

　　2、動態范圍

　　您需要檢測的最小信號電平是多少？

　　您需要測量的載波雜散距離是多少？

　　您需要在一次測量中測量的功率電平范圍是多少？

　　射頻信號只有超過分析儀的固有噪聲基底，才能變得可見。

　　分析儀的固有雜散是疊加在基本信號上的最小明確可檢測信號電平。選擇具有高TO1/1dB壓縮點的頻譜分析儀，例如FSV或FPL。

　　3、特性和功能

　　您是否需要以下任一儀器功能：

　　-信號解調（模擬、VSA、無線/移動標準）

　　-增強型分析

　　-便攜式配置（電池，12V/24V直流電源）

　　-跟蹤源，噪聲源控制

　　FSL和FSV具有多種解調選件，FPC則屬于基本儀器。

　　4、相位噪聲

　　您是否需要測量非常接近載波的小信號電平？

　　您是否需要測量信號源的相位噪聲？

　　在既定的偏置條件下，相位噪聲應低于目標信號電平。分析儀的相位噪聲應比被測設備低10dB。

延伸問題：

　　1、測量不確定度

　　您的應用能夠允許多大的測量誤差范圍？

　　高級儀器的測量不確定度較低。

　　2、功耗

　　裝置能支持多大的功耗？

　　您是否需要被動冷卻/無噪聲操作？

　　通常儀器的功耗為40W至60W，但RS系列儀器可在16W條件下工作。

　　3、遠程操作功能

　　您是否希望遠程或無線控制儀器？

　　部分儀器具備適用于Windows、IOS和Android平臺的專用遠程解決方案。

　　4、便攜

　　您是否計劃將儀器用作便攜型解決方案？

　　是否考慮電池供電方式？

　　手持式，重量輕，電池供電，12V直流電源。

　　借助下方表格清楚了解每個經濟型產品系列的不同之處。
