利用2110五位半雙顯示數字萬用表測量溫度數字緩沖區，實現高速讀取

本文主要介紹利用2110五位半雙顯示數字萬用表測量溫度數字緩沖區，實現高速讀取。2110型5位半雙顯示數字萬用表（DMM）配備一個數據緩沖區，這是當今市場上其他5位半數字萬用表（DMM）所無法比擬的。

在生產測試中，測試時間是一個至關重要的因素，儀表與控制計算機之間的總線通信應當最小化。因此，在測試期間，將所有讀數存儲在緩沖區而不是每次傳輸一個讀數，可以大大縮短測試時間。2110數字萬用表（DMM）的易失性內存可以存儲高達2000個讀數，包括測量功能、數學運算、觸發操作以及讀數保持操作。

從前面板和程控接口都可以訪問數據緩沖區。當MEM指示燈亮起時，讀數存入數據緩沖區。圖1給出在數據緩沖區訪問狀態時2110數字萬用表（DMM）前面板顯示。

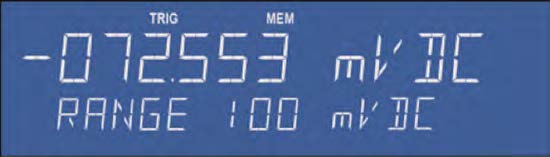

圖1 將讀數存入數據緩沖區

數據緩沖區大小的配置

2110數字萬用表（DMM）通電后，數據緩沖區的默認規模是2000個讀數；不過，也可以由用戶設置為2000以下的任意讀數。在前面板按下SHIFT+CONFIG鍵，就可以設置讀數數值，然后利用或按鈕按鍵選擇TRIGSYS，最后利用或按鈕選擇STORERDGS。設置的讀數數值僅適用于前面板操作，如AutoTriggering或SingleTriggering。如果采集的讀數超過設置的數值，則超出部分只顯示而不存儲。

利用INIT以及FETCh?SCPI(可編程儀器的標準指令)指令，也可以通過程控操作訪問數據緩沖區。通過觸發計數和采樣數值可以自動確定數據緩沖區大小。例如，如果觸發計數設置為10，采樣數設置為2，那么數據緩沖區大小就自動設置為20。

將數據存入數據緩沖區

一旦數據緩沖區大小設置完畢，必須按下前面板的STORE，啟用訪問。如前所述，MEM指示燈將顯示啟用狀態。類似地，在程控操作模式下，INIT還將使2110數字萬用表（DMM）處于等待觸發狀態。

一旦觸發信號到達，將開始單一測量或多個測量，并將讀數存儲在數據緩沖區。由于這個物理存儲器的易失特性，一旦2110型數字萬用表（DMM）斷電，那么存儲的讀數將被清零。

調用存儲讀數

通過按壓SHIFT + STORE按鈕，可以調用存儲讀數。2110數字萬用表（DMM）將顯示數據緩沖區中的第一個讀數。利用 或 按鈕，可以對緩沖區中的剩余讀數進行瀏覽。圖2顯示2110型數字萬用表（DMM）正調用45個存儲讀數中的第二個讀數。

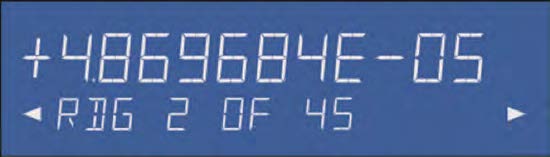

圖2 從數據緩沖區調用讀數

同樣地，在程控操作模式下，利用FETCh SCPI指令，可以對數據緩沖區中的讀數進行檢索。所有讀數都將以逗號分隔的ASCII字符形式立刻顯示出來。

全文及示例請下載：利用2110五位半雙顯示數字萬用表測量溫度數字緩沖區，實現高速讀取
