利用2110數字萬用表（DMM）測量溫度

本文主要介紹利用2110數字萬用表（DMM）測量溫度的方法，包括熱電偶測量、電阻溫度檢測器(RTD)測量以及負溫度系數電熱調節器(NTCT)測量。許多靜電計、開關/多用表系統、數據采集系統以及數字多用表，都包括溫度測量功能，因此它們在需要溫度測量的各種應用中都非常有用。

熱電偶測量

熱電偶由兩種不同的金屬組成，在兩個接觸點之間存在著接觸電壓，與溫度差成比例。通過測量這個電壓，并與測量器件——冷端補償(CJC)傳感器內部基準進行比較即可。

冷端補償(CJC)傳感器對熱電偶與測量電路之間連接處的熱電偶效應進行補償。IC或電熱調節器用作冷端補償(CJC)傳感器，利用儀器對其進行測量，并通過測量對儀器內的熱電偶效應進行消除。

2110數字萬用表（DMM）通過前部面板（標注為“TCINPUT”）的專用熱電偶輸入端對電壓進行測量。熱電偶的主要優勢在于其低成本和高耐久性。不過，其精度不如其他溫度測量傳感器。2110數字萬用表（DMM）支持J、R、S、T、E、N、B、C、K型熱電偶。每種類型的熱電偶具有不同的工作溫度范圍和測量精度。

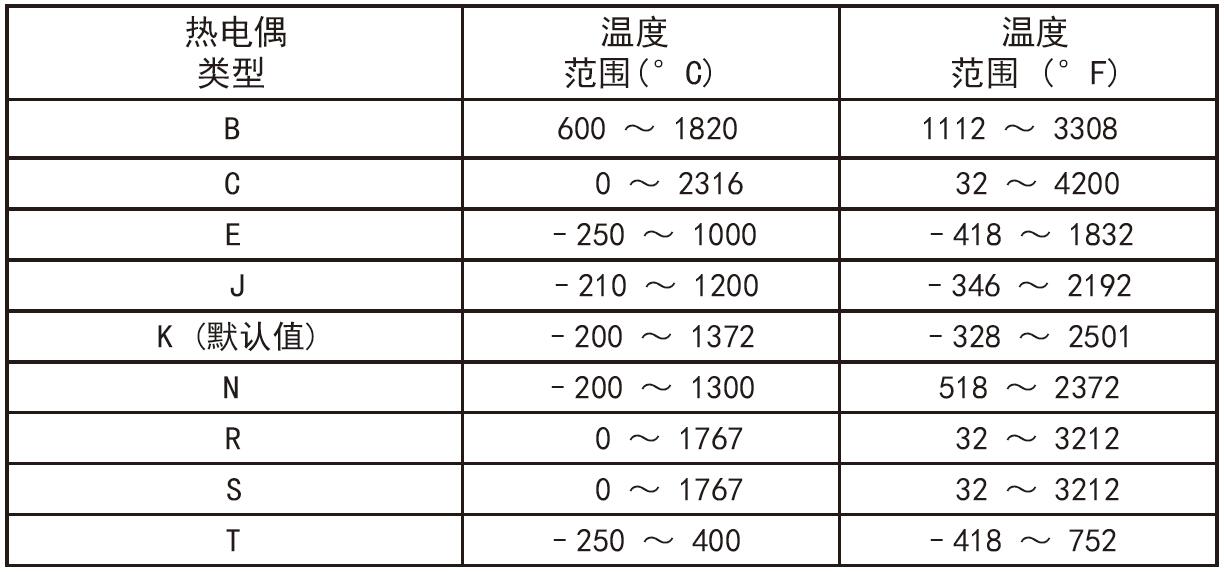

熱電偶度測量范圍如圖：

B型熱電偶

B型熱電偶更穩定，且工作溫度更高。

C型熱電偶

C型熱電偶工作溫度極高，但不可用于含氧環境下。

E型熱電偶

E型熱電偶在極低溫度下工作良好，因此非常適合低溫應用。

J型熱電偶

J型熱電偶具有更高的靈敏度，有可能提高準確度和精度。

K型熱電偶

K型熱電偶是最常用的，因其價格低，且工作溫度范圍寬。

N型熱電偶

N型熱電偶克服了困擾其他類型熱電偶的諸多電磁場（EMF）效應。

R型熱電偶

R型熱電偶非常適合高溫應用，抗氧化性能好，穩定性高。

S型熱電偶

S型熱電偶精度更高，且適合在高溫環境下使用。

T型熱電偶

T型熱電偶因采用同質芯線（都是銅線）而具有更高的準確度，但工作溫度范圍較窄。
