OI6010ATE系統提供快速充電2.0與3.0測試

因應手持裝置、手機、平板的電池容量加大后，使用5V/1A，5W標準充電器導致充電時間過長，除了QC1.05V/2A、10W充電器較5W標準充電器可降低50%充電時間的方案外，QuickCharge2.0是Qualcomm對移動裝置能提供更快速充電的方案，當移動裝置與充電器都符合QuickCharge2.0協議時，充電器接受行動裝置的指令，提高充電器功率輸出達到對行動裝置電池快速充電。

具體來說QuickCharge2.0提供5V、9V、12V、20V，最大18W四段電壓充電，其符號是閃電加圓圈有ClassA與ClassB兩種，如下圖所示，其中ClassA支持三種電壓(5/9/12V)，ClassB支持四種電壓(5/9/12/20V)。

QC2.0的原理

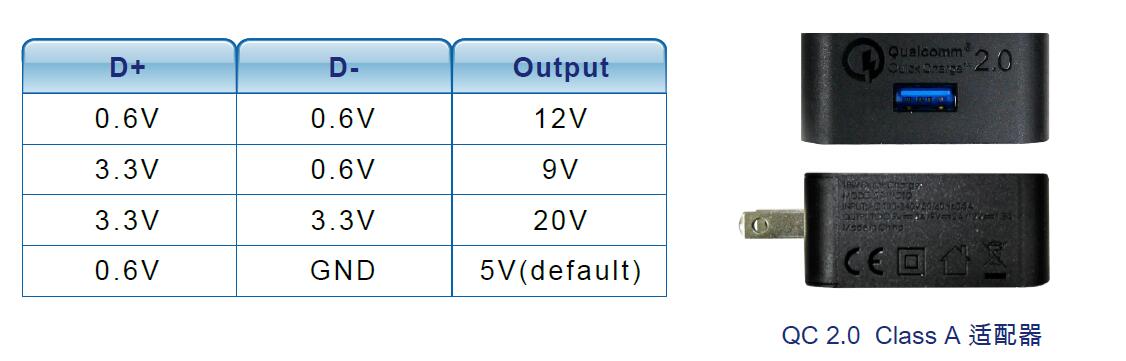

充電器是偵測USB上D+與D-的電壓來控制充電器的輸出電壓，如下表所示：

QC2.0的控制方式

OI6010ATE的99094高精度數字電壓表與電壓校準器針對QC2.0測試能夠模擬及測量D+、D-的各種電壓組合來驗證測試充電器的輸出電壓，還能夠模擬連接及移除對充電器的連接，來驗證充電器能夠立即自動停止高電壓輸出降為5V，確保功能正常符合快速充電2.0的規范。

99094 for 4 channel Quick Charge 2.0/3.0     99094的內部構造

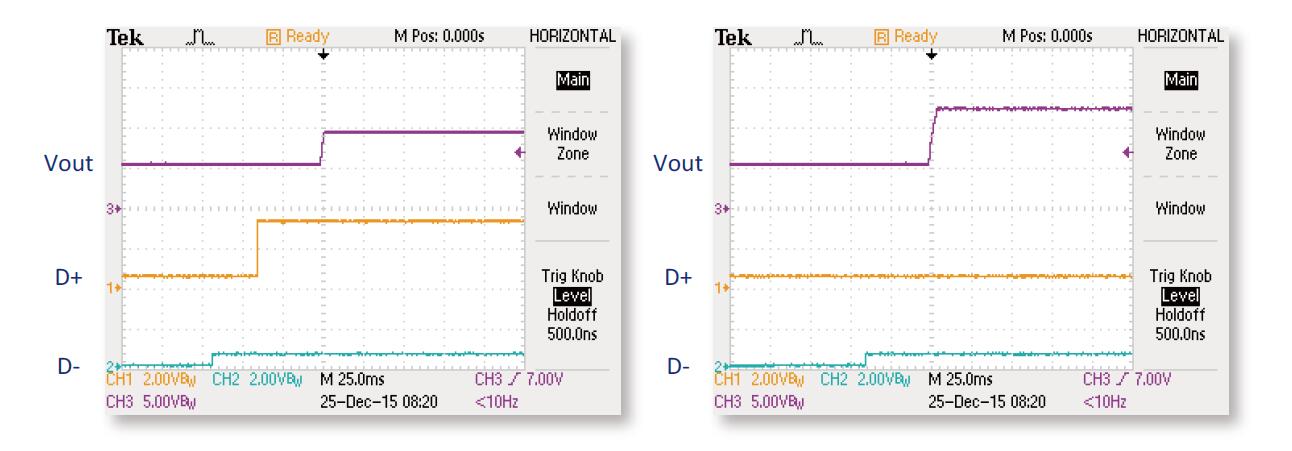

QC 2.0 Transiton 5V to 9V   QC 2.0 Transition 5V to 12V

目前有許多廠商的產品支持快速充電裝置。由于QuickCharge2.0具有縮短充電時間顯著的效能，對消費使用者相當便利，預計未來會愈來愈普遍，當然充電器也須從目前標準5V/1A5W向上提升到15W或18W，才能有能力快速充電。除了QuickCharge2.0外，Qualcomm已經推出下一代QuickCharge3.0快速充電技術，采用最佳電壓智慧算法(INOV)可以進一步減少功率損耗達45%，快速充電3.0以0.2V增減量，從3.6V到20V電壓讓手機獲得最適電壓來達到提高充電效率并改善發熱問題。

QC3.0的原理

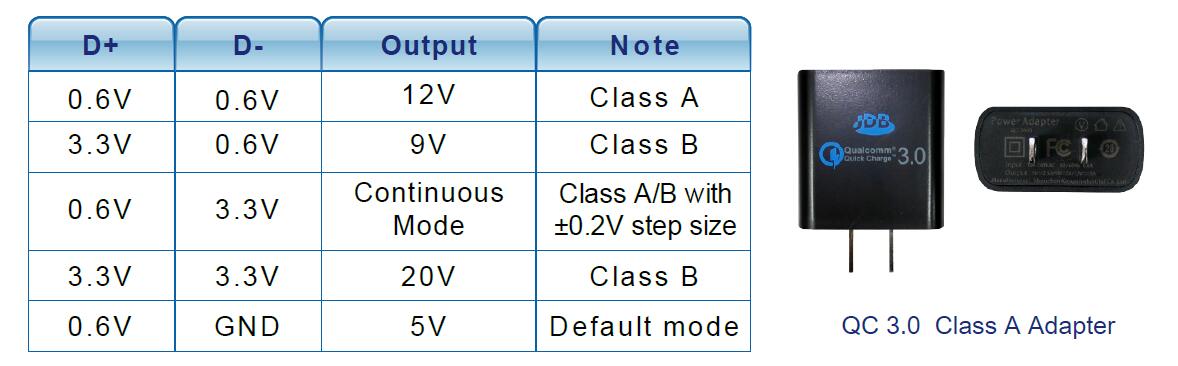

充電器是偵測USB上D+與D-的電壓及脈波來控制充電器的輸出電壓，如下表所示：

QC3.0的控制方式

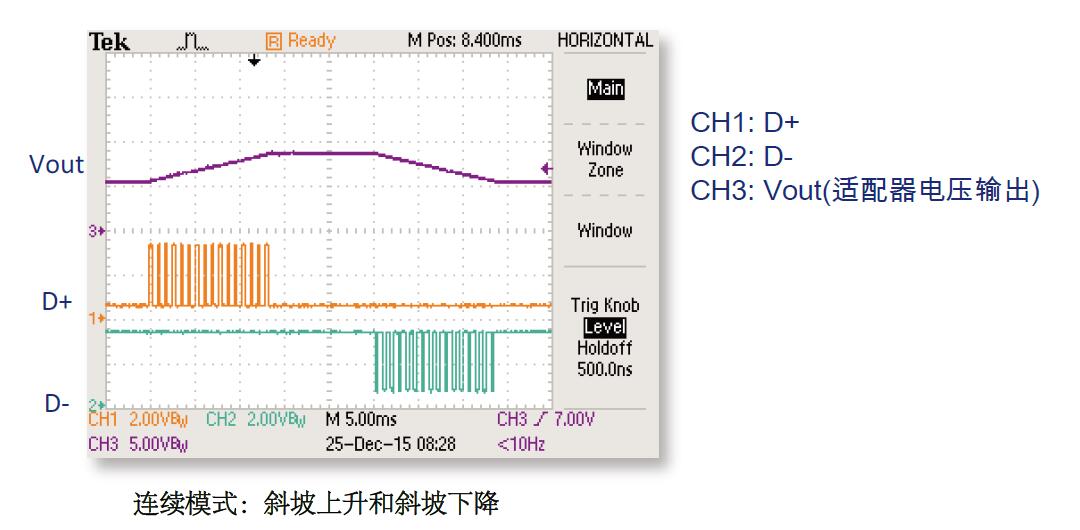

QC3.0與QC2.0不同點為增加電壓微調功能，D+PULSE使Vout電壓增加0.2V，D-PULSE使Vout電壓減少0.2V，測試結果如下圖，16個D+PULSE使Vout電壓增加3.2V，16個D-PULSE使Vout電壓減少3.2V。

快速充電3.0：斜坡上升3.2V和斜坡下降3.2V

OI6010ATE的99094為4通道的高精度電壓表與電壓校準器，每個通道含有2組高精度16位數字電壓表及2組16位電壓輸出，分別用來測量D+、D-的電壓值與設定D+，D-的電壓，99094除了能夠對QC2.0提供完整的測試驗證外，并且對于快速充電3.0能夠模擬D+、D-的脈沖控制0.2V的增量與減量來驗證測試充電器的輸出電壓，確保符合QuickCharge3.0的規范。
