如何選用博計3300系列電子負載？

為符合您的測試需求，博計提供了非常彈性且完整的抽取式電子負載模塊及其機框，抽取式電子負載模塊的功率規格從75W到300W，可從機框前方進行抽取供替換用。

1、選用電子負載模塊:

3310系列有CC、CR、CV動態及短路共五種工作模式，通常應用于研發、品管或自動測試系統上。

3320系列有CC和短路共兩種工作模式，適用于檢驗、生產線或熱機壽命試驗上。

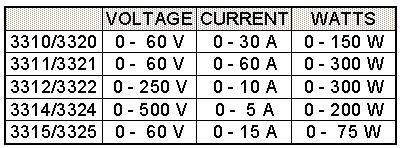

3310系列及3320系列的電壓、電流、功率規格分別如下表所示:

依據負載功率的瓦特數并用上面規格表來選用合適的電子負載模塊，例如：一個12V/20A的電源供應器需要一個300W的模塊，一個雙輸出的電源供應器需要兩個負載模塊。在3310系列/3320系列中，較低的額定負載電流提供較佳的設定分辨率及較低的負載噪聲效應，因此為測試電源供應器而言是較佳的。負載噪聲的指數大小如下:

2、選用合適的機框:單負載應用時選用博計3302機框，3302機框容納所有3310/3320系列的負載模塊。雙負載或更多負載時且需要動態負載測試時，應該選用3300機框，3300可容納高達四個任意組合的3310系列負載模塊。3301機框適用于靜態負載的測試須需求，3301可容納高達四個任意組合的3320系列負載模塊。（注：3300機框具有GPIB/RS232C接口的設定/讀回能力。3301機框具有GPIB及主機/副機接口的設定能力。若將3310系列負載模塊裝置在3301機框時，GPIB能力便喪失，僅能從面板上手動操作。3301機框的主機/副機功能使兩部3301機框只需一個GPIB地址便可以控制最多達到八個3320系列負載模塊，此時背板上的主機/副機電纜線須先接妥。3302單組機框可容納所有的3310/3320系列負載模塊，并具備GPIB標準接口，當裝置3310系列模塊時，GPIB接口具有設定/讀回能力，當裝置3320系列模塊時，GPIB接口只有設定能力。）

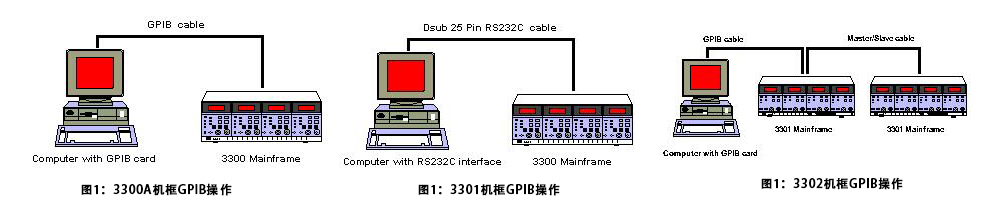

3、3300A機框的GPIB操作：所有的3310系列電子負載模塊，可在任何組合下在3300A機框上操作。

4、3300A機框的RS-232C操作：所有的3310系列電子負載模塊，可在任何組合下在3300A機框上操作。RS232C具備設定及讀回的能力(SETTING/READBACK)。

5、3301機框的GPIB操作：所有的3320系列電子負載模塊，可在任何組合下在3301機框上操作。GPIB具備設定的能力(LISTENONLY)。若使用MASTER/SLAVECABLE連接另一臺3301時，僅需一個GPIB地址便可控制達8個負載模塊。

6、3302機框的GPIB操作：所有的3310系列及3320系列電子負載模塊，均可在3302機框上操作。GPIB:在使用3310系列時具備設定及回讀的能力(LISTEN/TALK)。在使用3320系列時具備設定的能力(LISTEN)。
