電子負載之連接規則

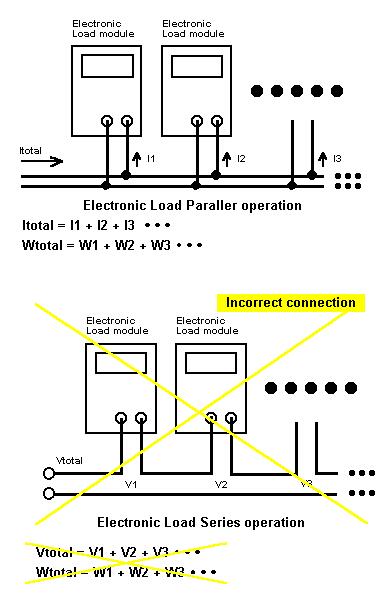

1.當電流或功率規格超過電子負載模塊設定時的連接方式此時，兩個或更多的負載模塊可以并聯起來增加其額定之規格，即使不同規格的負載模塊亦可以并聯起來使用，如將3310系列與3320系列并聯。

海洋儀器強烈要求“不要將電子負載串聯使用”

2.電壓檢知(Vsense)與電流監視(Imonitor)的連接

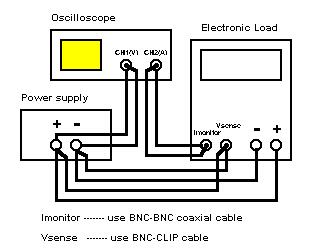

由于電流流經導線時會產生壓降，尤其大電流時特別嚴重，博計電子負載上Vsense輸入BNC接頭便是被設計用來補償這種的現象。博計3310系列/3320系列電子負載均配備有自動電壓檢知的功能，使得電子負載上的電壓表能夠精確地讀出電源供應器的輸出端電壓而不是負載的輸入端電壓，當Vsense的BNCto鱷魚夾電纜使用時(如圖所示)，則量取電源供應器輸出端之電壓值。當Vsense的BNCto鱷魚夾電纜不使用時，則量取電子負載輸入端之電壓值。

電流監視(Imonitor)BNC輸出被設計用來監視流經電子負載的電流波形，Imonitor輸出通常用BNCTOBNC電纜連接到示波器來觀測動態負載電流波形，3310/3320系列的Imonitor輸出信號以10V來表示負載之滿刻度電流值，又3310系列的Imonitor是經過光絕緣之隔離信號，以便連接到示波器時不會造成地回路的問題，因為示波器的Ch1及Ch2的負輸入端是連接在一起的，而不是差動輸入方式。

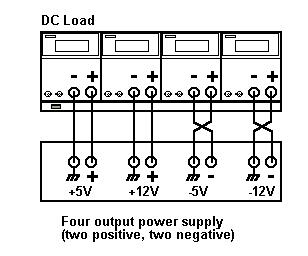

3.多組輸出(含正及負)電源供應器與多個電子負載模塊間的連接規則：電子負載模塊的正輸入端(紅色端子)的電位必須高于負輸入端(黑色端子)。以上的例子說明四組輸出的電源供應器連接到四個電子負載模塊的連接方式。
