如何測試電源供應器的輸出噪聲

目前交換式已取代傳統的串聯式電源供應器，成為大多數電子產品的電源組件，現已經廣泛地使用于桌上型計算機、監視器、列表機、筆記型計算機、傳真機、復印機等設備上，最主要的因素為體積小，重量輕及效率高等多項優點，缺點則為其輸出噪聲較大，本文的目的就是來探討直流交換式電源供應器的輸出噪聲。

輸出噪聲的定義：此噪聲為一交流成份，附著于直流準位的上，此交流成份包含周期性與隨機性的訊號，英文稱為PARD(PeriodicAndRandomDeviation)，其波形如下圖：

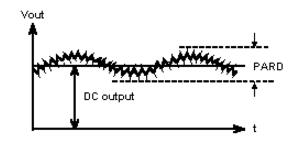

圖一交換式電源供應器的輸出噪聲波形

由于交換式電源供應器采用高頻切換(20KHz以上)技術，配合脈波調變(PWM)及輸出濾波電路，可以將市電轉換成IC電路所需的直流電壓，例如+5V、+12V、-5V、-12V、+3.3V等電壓，惟經此種轉換后的副作用是在直流成份中含有少許的交流成份，若此交流成份(以下稱為噪聲)過大則會使應用的電路產生誤動作，以5V為例若直流中心電壓為5.00V，噪聲若為1.0Vp-p則任何瞬時值的電壓可能已經超過4.75V-5.25V的容許范圍，（此為一般邏輯IC正常的工作電壓范圍），因而可能誤動作或當機出現，因此輸出噪聲影響不可謂不小。一般而言,交換式電源供應器的輸出噪聲規格為其輸出直流電壓的1%以下,例如以+5V、+12V為例,其輸出噪聲規格分別為50mVp-p與120mVp-p.

輸出噪聲的控制

通常交換式電源供應器于設計時，便需將輸出噪聲控制于一規格內，才算完成，而產品量產時，可能因?yàn)榱慵?如輸出變壓器、快速二極體、濾波電容器等)材質規格不同，或誤裝、漏裝，等因素造成出雜訊超過規格,為避免這些情況，于檢測時將交換式電源供應器每個輸出的噪聲列為檢測項目是必須的。輸出噪聲的檢測可用示波器或漣波與噪聲電表兩種設備，用示波器檢查為最普遍，常用的檢測設備，只是測試時應注意下述規范，否則其檢測結果差異甚大。

1.避免地回路

應使用差動式輸入的示波器，因?yàn)橐话闶静ㄆ鞯妮斎隑NC的負端是與示波器機殼相連通的，而示波器機殼又與輸入電源的接地端連接，若直接用探棒測量輸出端，可能造成地回路電流，因而影響量測結果，因此應該避免。

2.測試條件

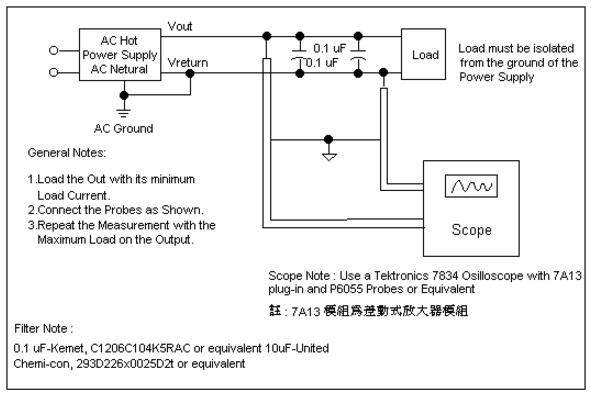

待測端的傍路電容于測試規范中，應確實說明是否于待測端加入傍路電容器及其材質、容量、數量等，如圖二中INTEL即加入10uf及0.1uf電容器以便仿真主機板上的系統電容。這部份并沒有通則要求，而是視需求條件而定，于測試時應說明是否有傍路電容器，如圖A及B的建議檢測連接圖，否則測試值會有不小差異。

3.頻寬

檢測設備示波器的頻寬會影響檢測結果，一般規格為20MHZ，或30MHZ（INTEL要求規格)，為數字式示波器的取樣速率必須高PARD頻率2倍以上。

4.輸入阻抗

一般均為50Ω。較低的輸入阻抗（如50Ω）可以較高輸入阻抗(如1MΩ）防止其它訊號的干擾。此部分并無通則要求，但于測試時應說明其輸入阻抗，否則數值會有不小的差異?！　?/p>
