精密電流分流器的應用

海洋儀器提供的博計7550精密電流分流器內有五個非常穩定、精密的電阻（0.001、0.01、0.1、1及10Ω），它是被用來測量從0.02A到220A的交直流電流。交直流電流測量的原理是依據奧姆定律I=V/R，流經電阻上的電流為電阻上的電壓除以電阻而得，由于7550內采用極穩定且精確的電阻，因此可以獲得可靠及精確的電流。在精密電阻上的電壓分別連接到輸出電壓(VOLTAGEOUTPUT)的連接器上及內部的四位半交直流電流表上，7550面板上的檔位選擇器(RANGESELECTOR)選取五個檔位中的一個電壓訊號到輸出電壓及四位半電表上，交直流按鍵則表示四位半電表為交流或直流電流。

若需要更高精確度或分辨率的電流顯示時，可用五位半或更精密的電表連接到輸出電壓連接器。7550精密電流分流器基本上是與數字多用電表中的交直流電流表相同的功能，但提供更高的精確度小于(0.01%)，更好的溫度系數(小于10PPM/℃)以及更寬廣的范圍(高達220A)。應用場合如下：

一、電流源的校正

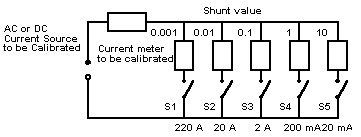

由于7550精密電流分流器能提供遠較電流源良好的電流穩定度及精確度，因此可用來校正直流或交流電流源。連接圖中顯示出待測的電流源與7550的間的連接方式，每個電阻器系用來分別校驗20mA到220A范圍，如此可以得到最佳的精確度。

二、電流表的校正

在電流源非常穩定但不甚精確的情形下，將電流源、電流表與7550串聯起來，并7550電流分流器的讀值做為一標準讀值，并以下列的校正程序進行電流表的校正。

1.由選擇按鍵S1到S5來選用適當的電流分流器的檔位。

2.調整電流源的輸出直到7550上電流表的讀值為規定的測試電流。

3.調整電流表(待校正)使其電流顯示值與7550電流值相同。

4.如有其它檔位需調整時，請重復2.1.到2.3.項的程序。

三、電流檢知器的校正

在電流源非常穩定，但不夠精確的狀況下，將電流源、電流表與7550串聯起來；并以7550電流分流器的讀值做為一標準值，并以下述的校正步驟來進行電流檢知器的校正。

1.由選擇按鍵S1到S5來選用適當的電流分流器檔位。

2.調整電流源的輸出直到7550上電流表的讀值為規定的測試電流。

3.調整電流檢知器(待校正)使其輸出訊號的大小等于7550上的顯示值。

4.若有其它檔位需校調時，請重復3.1.到3.3.項的步驟。

四、電源供應器輸出電流的校正

在電源供應器的定電流輸出時，7550可以用來驗證電源供應器輸出電流穩定度及用來校正其電流表，測試步驟如下所示：

1.選用適當的電流范圍檔位。

2.調整電源供應器定電流輸出為規定的測試電流。

3.驗證電源供應器輸出電流的穩定度，此項可由7550上電流表讀值的偏移率而得到。

4.校正及調整電源供應器上的電流表，使其讀值與7550上電流的讀值相同。

5.若還有其它檔位，則依步驟4.1.到4.4.進行。

五、電子負載電流表的校正

一般而言，電流源在定電流輸出時，其輸出電壓不大，通常是在3V以下，甚至有1V以下的情形，這是受限于其輸出VA容量的緣故所造成。當校正電流表、電流檢知器時不會有任何問題，這是由于它們有非常低的輸入阻抗所致。然而對于電子負載校正時，問題便浮現出來，這是由于一般電子負載的輸入阻抗較高且其一般工作電壓須在3V以上。因此電流源便無法在此負載電壓下供應穩定的電流而產生跳機現象，下列的方法為提供上述狀況的解決方案，此時如下圖以電子負載與電源供應器串聯來取代電流源，并用7550(亦為串聯)來驗證電子負載電流的穩定度(工作于定電流模式)及校正其電流表。測試步驟如下所述：

1.選擇適當的電流范圍。

2.設定電子負載為定電流模式及其電流為規定的測試電流，調整電源供應器的輸出電壓值，此電壓須高于待校驗電子負載的最低工作電壓(通常3V以上)。

3.由7550上電流表讀值的偏差率來驗證電子負載輸出電流的穩定度。

4.校正并調整直到電子負載上電流表的讀值與7550上電流表讀值相同為止。

5.若有其它檔位則重復5.1.到5.4.的步驟。
