電源供應器的功能及保護測試
直流電源供應器為將交流電源轉換成所需直流V/A/W規格的裝置。一個良好的電源供應器必須可靠、符合所有功能規格、保護特性、安全規范及電磁相容能力等。本文討論電源供應器的功能規格及保護特性的測試為主，電源供應器的設計、制造及質量驗證等測試需要精巧的電子設備，電源供應器不同的組成結構和輸出的組合，也需要具彈性多樣化的測試儀器才能符合眾多不同規格的需求。
海洋儀器提供的博計3300系列機框，3310/3320系列電子負載模塊如3600A電源供應器全自動測試器提供了可程序化、易操作性、可靠的測試結果，有效率及用最低的測試成本達到最高的測試質量。當驗證電源供應器的質量時，下列為一般的功能性測試項目。
功能測試
輸出電壓調整
電源調整率
負載調整率
綜合調整率
輸出漣波及噪聲
輸入功率及效率
動態負載或瞬時負載
電源良好/失效(PowerGood/Fail)信號
起動(Set-Up)及保持(Hold-Up)時間
保護動作測試
過電壓保護(OVP)
過電流保護(OCP)
短路保護
具體說明如下：
1.1.輸出電壓調整
在制造交換式電源供應器時，第一個測試步驟為將輸出電壓調整至規格范圍內。此步驟完成后才能確保后繼的規格能夠符合。通常，做輸出電壓調整時，將輸入交流電壓設定為正常值(115Vac或230Vac)，并且將輸出電流設定為正常值或滿載電流，然后以數字電壓表測量電源供應器的輸出電壓值并調整其電位器(VR)直到電壓讀值位于要求的范圍內。
1.2.電源調整率
電源調整率的定義為電源供應器于輸入電壓變化時提供其穩定輸出電壓的能力。為精確測量電源調整率，需要下列的設備：
A.能提供可變電壓能力的電源，至少能提供待測電源供應器的最低到最高的輸入電壓范圍。
B.一個均方根值交流電壓表來測量輸入電源電壓。
C.一個精密直流電壓表，具備至少高于待測物調整率十倍以上。

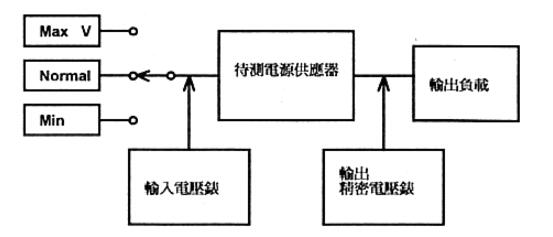

D.連接至待測物輸出的可變負載。通常測試設備的連接如下圖所示
測試步驟如下，在待測電源供應器以正常輸入電壓及負載狀況下熱機穩定后，分別于Min(低)，Normal(通常)，和Max(高)輸入電壓下測量并記錄其輸出電壓值。電源調整率通常以一正常之固定負載(NominalLoad)下，由輸入電壓變化所造成其輸出電壓偏差率(deviation)的百分比，如下列公式所示：
電源調整率亦可用下列方式表示之：于輸入電壓變化下，其輸出電壓之偏差量須于規定之上下限范圍內。
1.3.負載調整率 負載調整率的定義為電源供應器于輸出負載電流變化時，提供其穩定輸出電壓的能力。

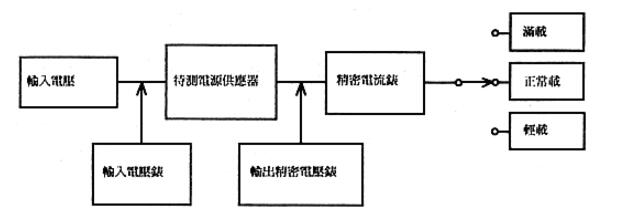

所需的設備和連接與電源調整率相似，唯一不同的是需要精密的電流表與待測電源供應器的輸出串聯。如下圖所示：
測試步驟如下，于待測電源供應器以正常輸入電壓及負載狀況下熱機穩定后，測量正常負載下之輸出電壓值，再分別于低(Min)、高(Max)負載下，測量并記錄其輸出電壓值(分別為Vmax與Vmin)，負載調整率通常以正常之固定輸入電壓下，由負載電流變化所造成其輸出電壓偏差率的百分比，如下列公式所示：
負載調整率亦可用下列方式表示：
在輸出負載電流變化下，其輸出電壓之偏差量須于規定之上下限電壓范圍內。
