使用信號源的外部調制功能使iPhone成為調幅發射

德國惠美HMF系列任意函數信號發生器具有外部調制功能，該功能有什么用途呢？本文通過把iPhone手機與HMF系列任意函數信號發生器連接在一起，論述如何實現一款老式的調幅廣播發射機。

HMF系列任意函數發生器

在我們開始之前：請不要在家里按照此實驗操作，除非你拿到這樣做適當?shù)呐普?，因為大多?shù)國家使用自己的無線電發射機是非法的。

首先，把HMF系列任意函數信號發生器設置為正弦功能（頻率為1MHz、幅度為7V）。接著，通過MOD按鈕，激活調制功能，選擇AM型式和“external”外調制。現在我們需要一個外部信號源：一種方法是使用CD播放機的線性輸出，它輸出電平為1Vpp環繞聲；如果你手頭沒有CD播放機，也可用iPhone手機的耳麥插頭，在音量開到最大時，該信號源的峰峰值電平稍低于1.5Vpp。

HMF系列任意函數信號發生器在其調制輸入（MODULATION INPUT）打到100%調制深度時，預計可到5Vpp，所以從CD播放器或iPhone來的線路信號，只會達到調制深度的20%到30%最大值，在儀器和播放器間無任何放大。然而，這足以使我們的AM發射機工作。在HMF系列儀器和播放器間創造了連接，此時你需要一個chinch轉BNC（CD播放器）的轉接器、或3.5mm耳機插座轉BNC的轉接器。連接后，兩個設備開始播放CD或MP3，并且激活HMF儀器的輸出（OUTPUT輸出按鈕高亮顯示）?，F(xiàn)在，連接天線到HMF儀表輸出端，并使用調幅廣播接收機（通常內置在您的汽車立體聲里）。

如果你手中既沒有iPhone，也沒有CD機，那么你也可以使用另外一臺HMF系列任意函數信號發生器，把它作為調制源，展示HMF系列外部調制功能。在例子中，-5V～+5V的電壓會在0%～100%間影響脈沖調制（PWM），由儀器設定的值來確定；外部調制信號的信號形狀也分別影響調制頻率和外形。下面的試驗會有助于你了解外調制的功能和設置。

在圖HMF1（調制源）中，選擇的正弦波，頻率為1Hz幅度為10V。使用BNC線纜，連接HMF1的信號輸出（SIGNAL OUTPUT）到HMF2（調制器）調制輸入（MODULATION INPUT），并激活信號輸出。

從現在開始，所有的設置都在第二臺HMF上（HMF2）了。選擇HMF2為脈沖功能，并且占空比設置為70%。按下MOD按鈕，自動設置為PWM調制功能。現在設置頻率和調制偏差為10kHz～30%。設置調制源到外部（Ext.）。在使用外部調制輸入時，你可以忽略信號形狀的設置。

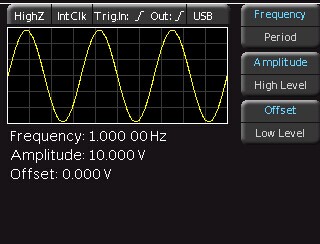

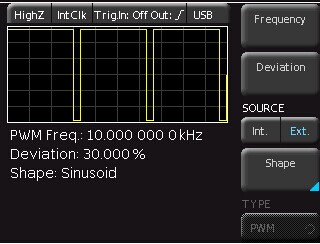

 HMF1截圖   HMF2截圖

注意：PWM調制功能（PWM）僅適用于HMF脈沖調制

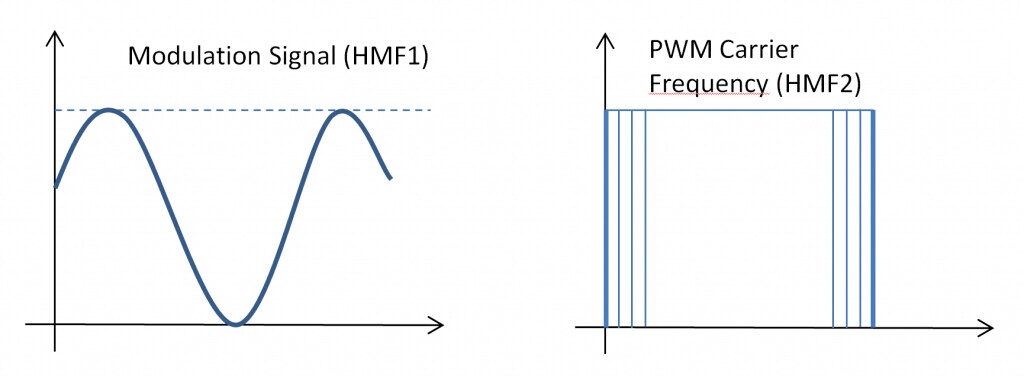

HMF系列信號源外部調制

一個查看此測量應用輸出信號的方便是通過BNC線纜，連接一個示波器到HMF2信號輸出端（SIGNAL OUTPUT）。激活HMF2信號輸出，并按示波器的自動設置按鈕（AutoSet），進而在示波器上看調制結果。

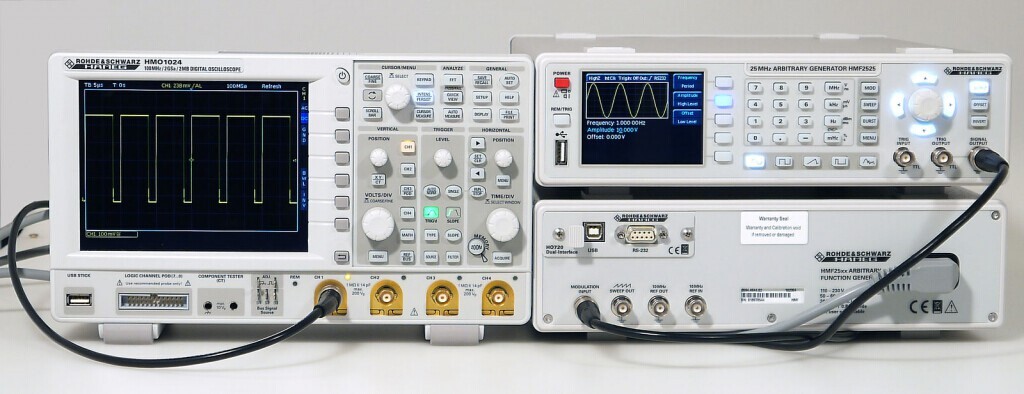

HMF外部調制接線圖

該小實驗的底線是你可以以兩種不同的方式來修改一個調制：第一、在調制源（HMF1）上改變幅度，第二、在調制器（HMF2）上改變占空比/偏差電平。
