HMO系列示波器Y輸出功能和用法介紹

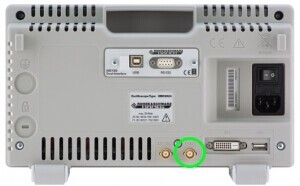

德國惠美HMO系列示波器在后面板上都具有BNC連接器（Y-OUT），其用途有兩個：可配置通過和輸出在示波器觸發時提供觸發通道上的模擬信號；或在模板測試（通過/失敗）期間發生錯誤時發出報警脈沖信號。有的廠家把Y-OUT也稱為：AUX OUT輔助輸出、TRIGGER-OUT觸發輸出。在長期數據記錄、或者自動化生產或測試過程中如果想進行模板/極限觸發，該觸發輸出功能是非常有用的。

下面本文將重點描述在正常獲取模式（刷新）下當信號剛通過時的有關動作。但應要注意，不同的示波器型號將略有差異，例如惠美的HMO724和HMO3034：有的示波器在Y-Out的輸出信號傳輸到輸入信號時會反相（180°）；有的示波器在Y-Out的輸出信號傳輸到輸入信號時不會反相，但在較低的納秒時間內會有小小的時移。

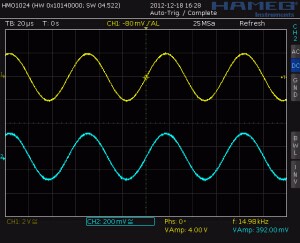

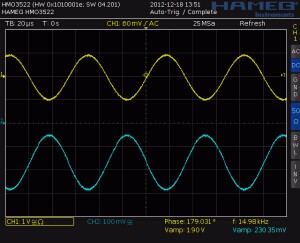

該模擬輸出信號的電平基于ADC模數轉換的200mV/DIV（100mV/DIV在50Ω）。下面的截圖為2V幅度和15kHz的正弦波，左邊為HMO3522示波器、右邊為HMO1024示波器：CH1（黃色）為原始信號、CH2（藍色）為Y-OUT輸出信號。

HMO3522反相正弦波  HMO1024正弦波

進行通過/失敗（PASS/FALL）模板測試，每個失敗Y-OUT會發出脈沖，并可通過軟鍵菜單來激活。
