示波器和邏輯分析儀聯合調試I2C通訊

　　I²C 是嵌入式領域最常用的串行通信接口之一，讀寫時序較復雜，調試時常因時序問題導致通訊不暢。

　　1、示波器和邏輯分析儀測試信號波形與邏輯

　　調試時將示波器和邏輯分析儀的探頭同時連接MCU 的I²C 信號線，同時打開MI1062 的示波器和邏輯分析儀，示波器用于觀察波形，邏輯分析儀用于觀察邏輯信號。

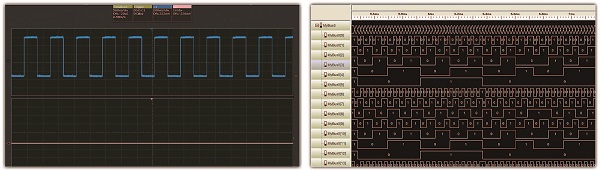

　　示波器和邏輯分析儀聯合調試

　　先觀察示波器窗口，排查I²C 是否有信號輸出，信號幅值是否正確，有無過沖信號等。然后使用邏輯分析儀抓取總線上的邏輯波形，排查時序是否存在問題。下圖是I²C 信號時序，測量時序準確性時可以添加測量標尺輔助測量，精確定位時序問題。

　　I²C接口邏輯波形

　　2、協議分析儀解析成真實數據

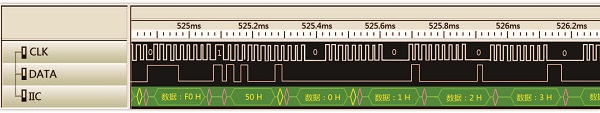

　　為了進一步驗證通信接口的正確性，打開邏輯分析儀的協議分析插件，對I2C 總線信號執行解碼分析。I2C 信號解碼結果如下圖所示，讀寫過程體現的一目了然，方便用戶對比解碼數據和發送數據一致性。

　　I²C協議解碼后的情況
