示波器和邏輯分析儀聯合調試SPI通訊

　　在調試MCU 的SPI 接口時，偶爾發現通信不成功的情況，為了找出問題原因，使用MI1062 抓取了數字信號和模擬信號進行對比分析。

　　1、邏輯分析儀測試信號邏輯

　　啟動MI1062 邏輯分析儀功能，將邏輯分析儀的探頭和被測信號連接，抓取通信線纜上的邏輯波形，為了直觀觀察邏輯信號所對應的協議數據，通過添加協議分析插件就馬上得到解碼后的數據，如下圖所示。

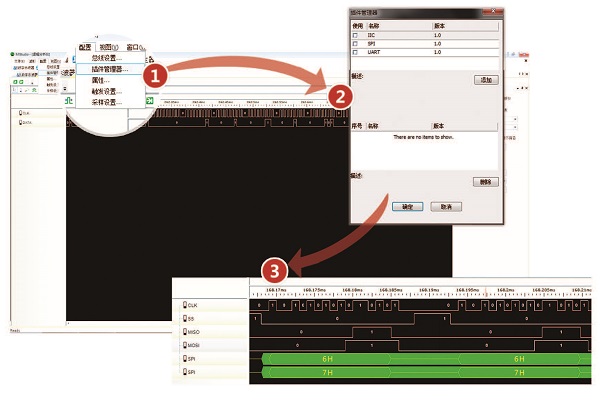

　　SPI邏輯信號時序和編碼分析

　　2、示波器分析信號質量

　　為了更進一步去了解SPI 底層信號質量，使用示波器的觸發功能對波形進行記錄和分析，得到了如下圖的波形圖。從圖中可以看出時鐘信號中存在明顯的信號過沖，它是引起通信錯誤的重要原因。

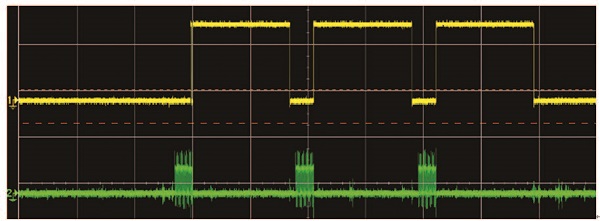

　　SPI波形測量
