沒有電、磁間的轉化就不會有如今的發達——電磁感應實驗再現

　　磁與電之間存在著相互轉化關系，電流不僅能產生磁場，只要穿過閉合電路的磁通量發生變化，閉合電路中就會產生感應電流。這種利用磁場產生電流的現象稱為電磁感應。假如沒有磁與電之間的相互轉化就不會有電話、不會有電動機更不會有發電機，發電廠也不會如此大規模的發電，電能也不可能如此大規模的普及。所以電磁感應真的是造福了整個世界。

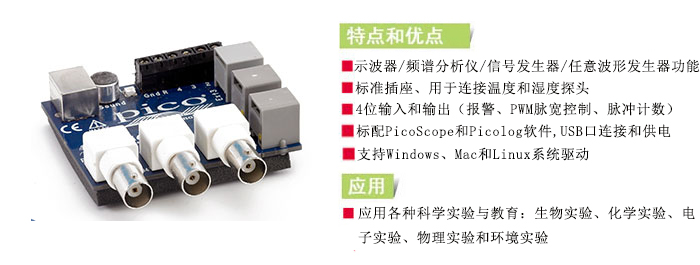

　　本期實驗：證明電磁感應現象，讓條形磁鐵通過閉合回路的線圈，并檢測是否能產生電流，及電流的變化規律。此時的DrDaq相當于電流表和電壓表。

　　補充說明：電磁感應的產生是因?yàn)橥ㄟ^閉合回路中磁通量變化而產生感應電動勢。有兩種方式（下圖示）實現磁通量的改變。1.讓閉合回路中的導線做切割磁感線的運動，2.讓磁場在導體中運動（發電機多采用這種即線圈固定不變讓磁體運轉）

　　所需設備：一個運行PicoScope示波器軟件的pc機、DrDAQ數據記錄器、線圈、導線、條形磁鐵。

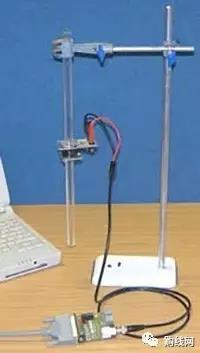

　　實驗設置：

　　1、將管和線圈垂直安裝在夾具和支架上；

　　2、使用BNC接頭將線圈連接到DrDAQ。

　　要使用DrDAQ執行此實驗，我們必須在PicoScope中使用自定義范圍功能。為此，可以將文件安裝到PicoScope中，或者可以手動輸入設置。

　　進行實驗：將磁貼倒放在管子上（北極面朝下），觀察屏幕上的曲線圖（電流或電壓）。抓住磁鐵，使磁鐵在線圈中往返的運動。在重復實驗之前，請考慮如果您在將磁鐵放在南極面朝下的情況下，屏幕上的痕跡將如何變化？嘗試一下，看看是否正確。如果設備允許，通過將線圈沿著管子上下移動來進行實驗，這樣就相當于線圈在做著切割磁感線運動。

　　問題和結果的討論

　　1.為什么磁體通過線圈時會產生負電壓和正電壓？

　　2.為什么脈沖的寬度（持續時間）會隨著線圈上下移動而變化？

　　3.磁體的行進速度與線圈的電壓之間的關系是怎樣的？

　　4.磁體在通過線圈時的速度會發生什么變化？

　　5.加入線圈沒有閉合會怎樣？
