碼型發生器和示波器聯合調試數模轉換電路

　　ADC（模數轉換）和DAC（數模轉換）是應用最廣泛的電路。計算機只能處理數字信號，所以需要通過ADC 來將模擬信號變成數字，處理完成之后就需要通過DAC 將數字信號轉成模擬信號輸出。MI1062 可通過碼型發生器輸出數字信號控制DAC 輸出模擬信號波形。

　　1、碼型發生器輸出數字邏輯給DAC

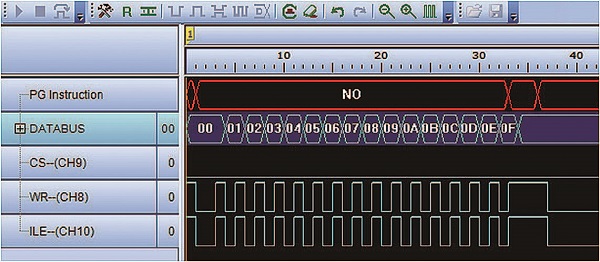

　　以典型的DAC 芯片——DAC0832 為例，根據DAC0832 的控制時序，設置碼型發生器波形輸出邏輯如下圖所示，點擊碼型發生器的“運行”按鈕，碼型發生器就開始循環輸出碼形信號驅動DAC 工作。

　　編輯輸出邏輯

　　2、示波器測量DAC 輸出的模擬信號

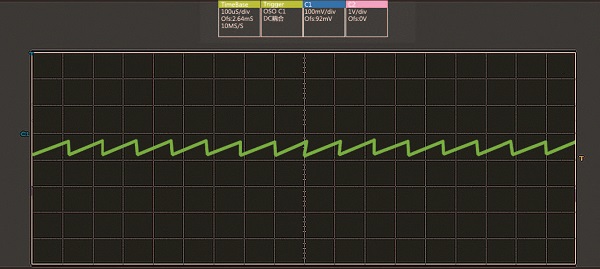

　　用數字示波器的探頭連接到DAC0832 的信號輸出端和AGND 引腳，就可以觀察到模擬端的輸出的信號波形如下圖所示，它是一個鋸齒波。

　　輸出鋸齒波信號
