List功能在并機輸出時的應用

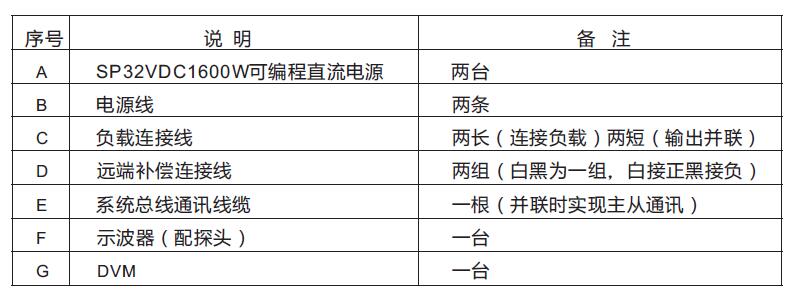

　　1. 設備介紹

　　2. 接線步驟

　　接線時注意L/N線以及正負極不要接反，按照線上已經貼好的線標操作，正確的操作步驟為：

　　①連接好電源線， 并分別確定兩臺電源在空載的情況下輸出均正常，電源電壓回讀值與外接電壓表的誤差在0.05%+15mV以內；

　　②確認Item1合格之后， 分別連接負載到電源的輸出端（請注意關閉輸出）， 連接好后， 打開輸出， 設定電壓與電流值， 并確定電源的電壓回讀值與電流回讀值均顯示正常，電源電壓回讀值與外接電壓表的誤差在0.05%+15mV 以內，電源電流回讀值與外接表的誤差在0.2%+8mA以內，且電源無其他異常情況，關閉電源；

　　③開始并機操作，將輸出并聯， 并連上系統總線， 即主從通訊線，打開電源，通過【Menu】進入5.SERIES/PARALLEL 選項，設定其中一臺為MASTER（主機），另一臺為SLAVE1（從機），串并聯方式設置為PAR（并聯），設定完成后，主機將自動搜索從機，若通訊正常則可以順利搜到從機， 之后從機鎖定在從機界面， 此時可以通過主機界面來設定電壓值以及限流值，確定電源輸出正常后，進入下一步。

　　④設定List功能，通過【Menu】進入7.SPECIAL TEST FUNC， 編輯List。進入EDIT LISTFILE，依次設定LIST文件名，LIST步數，以及LIST工作模式，然后進入每一步的設定。

　　3. 連接圖片

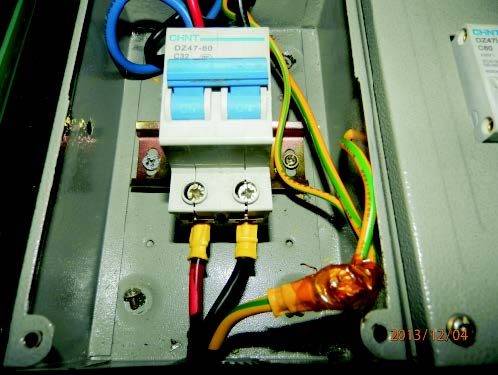

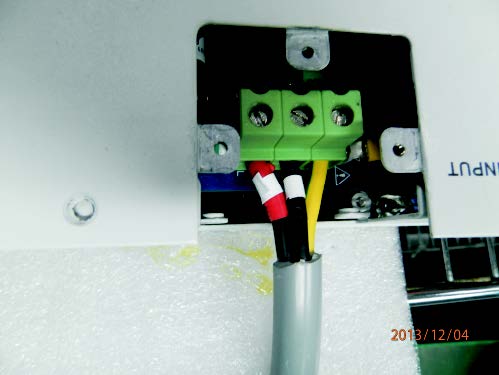

電源需通過空氣開關連接到市電                                    電源側連線注意L/N線的對應

點擊鏈接查看全文：List功能在并機輸出時的應用.pdf
