并聯通訊方式連接詳解

　　1. 主從并機

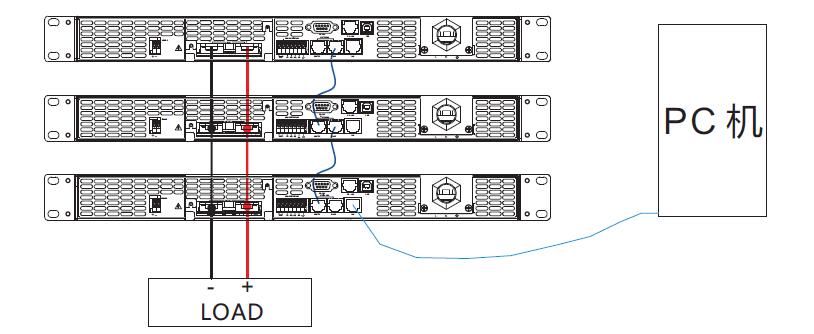

　　圖 1 主從并機連接圖

　　主從并機的特點是： 在輸出端實現物理并聯連接后， 通訊上的連接通過SYSTEM BUS實現（詳見圖1） 最后通過菜單設定主從關系（一個主機其他從機） 便可通過P C機來控制主機從而實現“一呼百應”的效果 即只需控制主機 從機同時接受支配。而主機與PC機之間的通訊又可以通過以下豐富的通訊接口實現。

　　1. RS232 可直接連接到PC機

　　2. RS485 實際連接到PC機時需通過RS485-RS232轉換器，再連到PC機

　　3. USB 可直接連到PC機；

　　4. LAN 可直接連接到PC機。

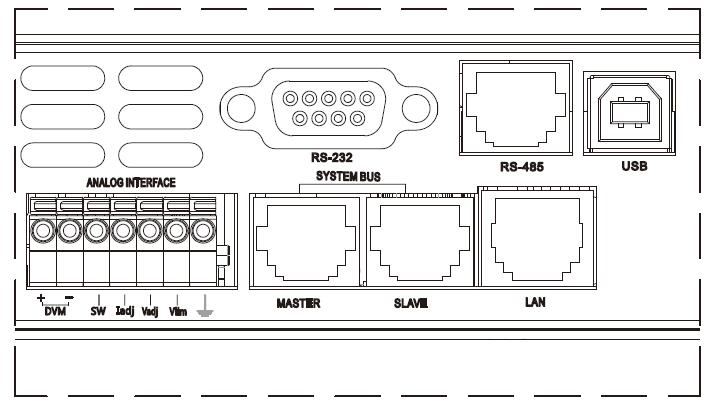

　　圖 2 豐富的通訊連接口

　　2. 簡單并機

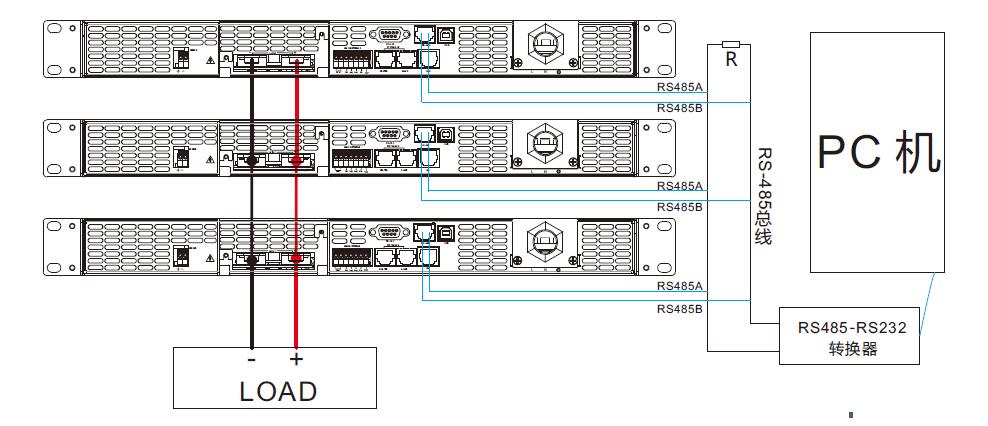

　　圖 3 簡單并機連接圖

簡單并機的特點是：在輸出端實現物理并聯連接后，通訊上的連接以 RS485 為例通過RS485連接（詳見圖3） 實際連接時可通過RS485總線 先將所有的直流源連接到RS485總線上 然后通過 RS485-RS232 轉換器再連接到PC機上 這樣的通訊方式 需要分時分地址對每一臺連接的直流源進行控制。

　　注：RS485通訊一臺PC共可連接31臺（若超過10臺以上需在最后一臺加上終端電阻R=120Ω）。
