什么是數據記錄儀？其測量原理是怎樣的？

　　一、什么是數據記錄儀？

　　數據記錄儀是數據采集器的一種，其從傳感器獲取測量結果，并將這些結果存儲起來備用的電子儀器。數據記錄儀記錄的常見物理量為溫度、電壓、電流、速度、張力、位移和其它。數據記錄儀和傳感器（也為探頭）一起配合工作，將待測的物理量和激勵信號轉換成電信號，如電壓和電流；之后這些電信號再被轉換或數字化為二進制數據。簡單地講，記錄儀就是將一個或多個變量隨時間（或其它變量變化）的過程轉換為可識別和讀取的信號的儀器。

　　二、數據記錄儀的測量原理

　　作為波形觀測裝置具有代表性的有示波器、電磁示波器、筆式示波器（包括筆式記錄儀），但隨著數字技術的發展，模擬示波器被數字示波器取代，電磁示波器、筆式示波器被存儲式記錄儀（瞬態記錄儀）取代。

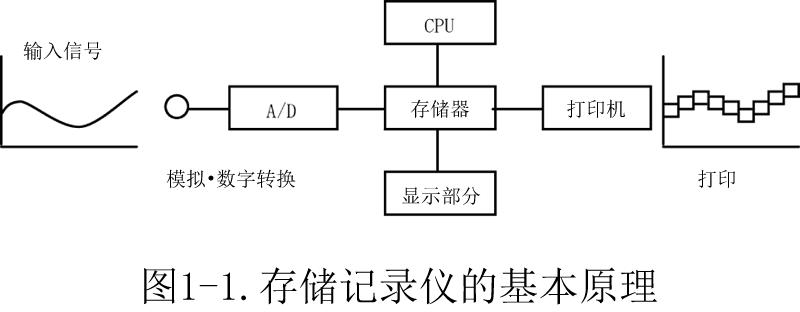

　　這種存儲式的記錄儀就是存儲記錄儀。存儲記錄儀的基本結構如圖1-1所示。由A/D轉換器、數據存儲器、波形顯示部分、打印機以及控制這些的CPU構成。通過A/D轉換器將輸入的模擬信號進行數字轉換，并將其保存在存儲器中，作為波形進行顯示或打印出來。

　　三、存儲記錄儀與模擬記錄儀的比較

　　在此說明筆式示波器、電磁示波器等模擬記錄儀被存儲記錄儀取代的理由。

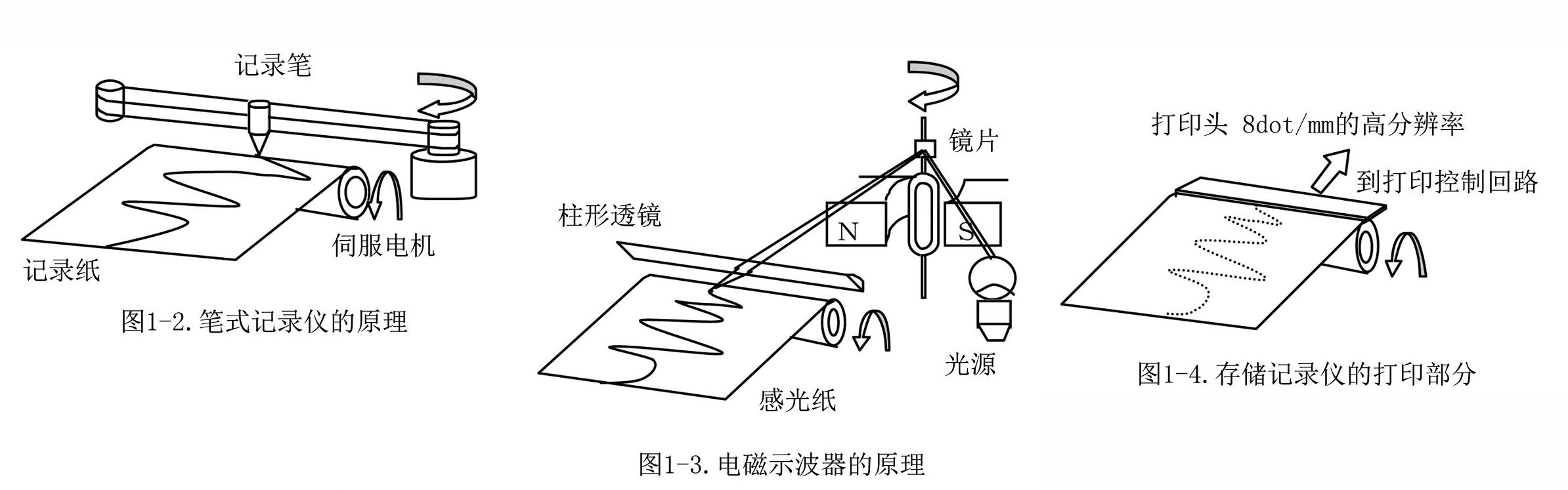

　　筆式示波器是按輸入信號的振幅比例運作伺服電機，移動記錄筆進行記錄的自動平衡式記錄儀，具備幾十Hz的響應速度，但因為是通過機械方式實現振幅的，所以響應速度有限，而且若是油墨式的，還需要進行維護保養。

　　接下來說到電磁示波器，它是使用高靈敏度的反射電流檢測元件，根據輸入信號的振幅振動，反射光源發出的光，照射在感光紙上進行記錄的儀器。這種方式可以進行送紙速度200cm/Sec（5ms/cm）的高速記錄，具備幾kHz的響應速度，但是正因為高速，感光紙的運行成本以及反射電流檢測元件的處理存在難點。

　　存儲記錄儀的記錄打印部分采用了熱敏點陣打印機（8點/mm的高分辨率），而且沒有記錄筆的工作部分，因此普遍可靠性高，而且采樣速度具備20MS/s（50ns） 的高速響應。

　　另外，還帶有豐富的觸發功能，可以只導出所需的波形數據，從而抑制運行成本。而且不僅功能?性能提升，主機而變得低成本化，這些理由使得存儲記錄儀逐漸取代了電磁示波器、筆式記錄儀。

　　配備有用于波形顯示的彩色液晶屏以及用于打印的打印機。不論是顯示還是打印都可按一定程度的信號速度進行實時繪制。（以超過10kS/s的采樣速度在畫面上實時顯示）采樣速度最高為2MS/s，雖比數字示波器低，但其優點在于可以在沒有隔離放大器或絕緣放大器的情況下用于多種輸入信號而無需擔心電位差。

　　四、存儲記錄儀各部分的名稱和功能

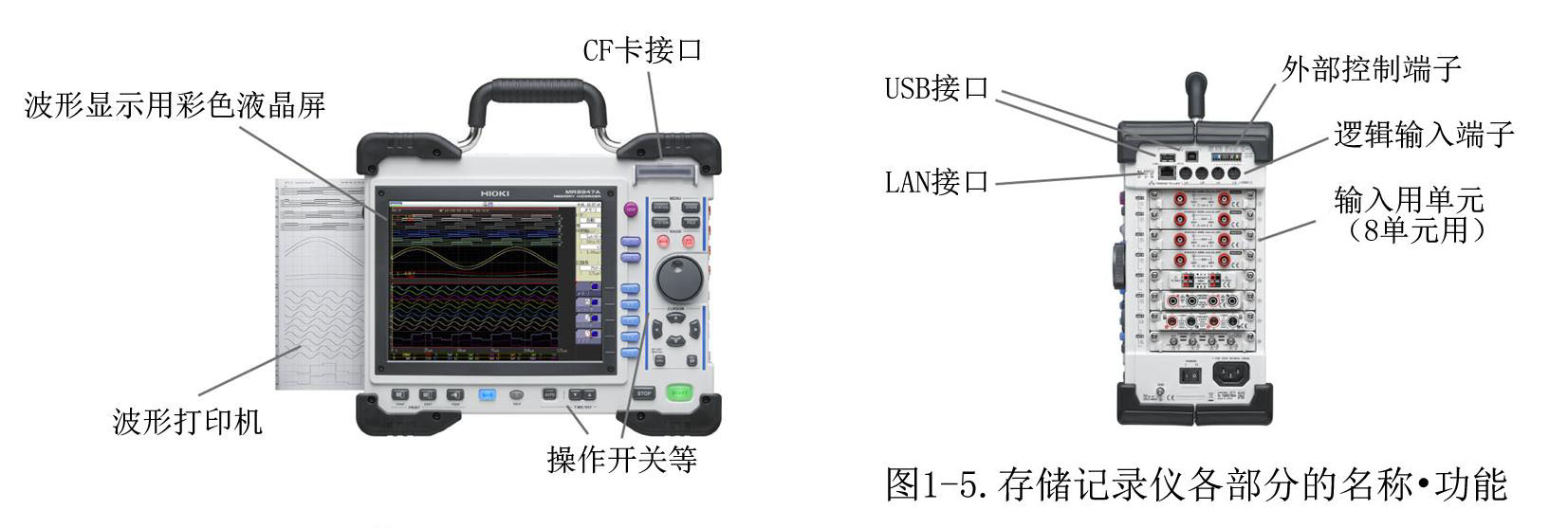

　　存儲數據可以保存在主機內置的SSD或CF卡、U盤中。每個輸入單元基本可以輸入2CH，還有可以最大輸入DC1000V（AC700V）的單元，還能夠支持動態應變或熱電偶、邏輯輸入等單元的替換。通過USB或LAN連接電腦可進行數據傳送或遠程操作。

　　存儲記錄儀的基本測量功能

　　用記錄功能長時間記錄變動的同時，在發生突發現象時用存儲記錄功能記錄下來。

　　■FFT功能

　　頻率分析功能，可把握振動等的頻率成分。

　　■邏輯記錄功能

　　除了模擬輸入以外，還能夠進行邏輯記錄。通過數字?模擬混合記錄，可以做到定序/時序等的測量。
