存儲記錄儀測試用例：用記錄儀測量電源開關接通后輸出的下降時間

　　1）記錄長度的設置

　　想要錄5秒左右，因此設置500ms/DIV*10DIV。

　　2）輸入量程的設置

　　初級側為AC100V，則P-P值為282V，因此通道1設為100V/DIV。次級側為DC5V，因此第2個通道設為1V/DIV，顯示設為ON。

　　3）位置的設置

　　為不使通道1和2重疊，將零位設置在60%、10%附近。（獲得數據后即使各通道重疊，也可在之后變更位置，因此重疊也無礙。）

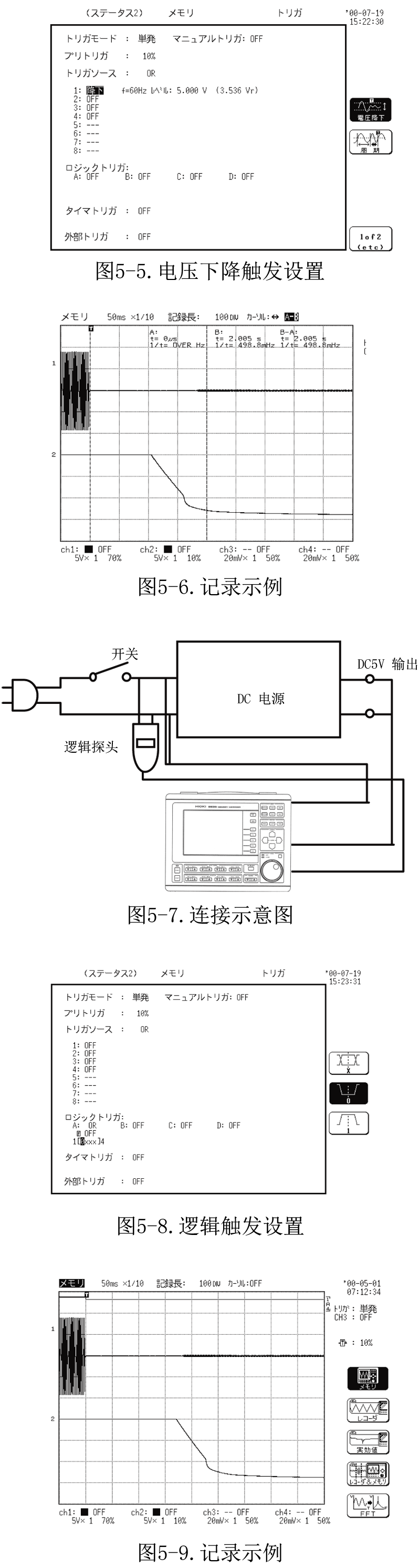

　　4）觸發條件的設置

　　通道1選擇電壓下降觸發，設為5V。

　　5）預觸發的設置

　　因為需要開關OFF以后的數據，所以將預觸發設為10%。

　　6）觸發模式的設置

　　僅一次因此設為單次（single）模式。

　　7）記錄打印的設置

　　（與"直流電源的輸入輸出特性測量示例"相同）

　　8）觸發等待設置

　　連接輸入線，按下開始鍵。出現觸發等待的顯示即可。

　　9）記錄

　　將電源的開關關閉。無誤的話波形數據抓取結束。

　　※連接圖與圖5-1相同。

　　■利用線路用邏輯探頭的測量

　　進行觸發條件的設置變更以及邏輯通道顯示的設置變更。其他與前面所述的設置相同。

　　1）觸發條件的設置

　　利用邏輯輸入進行觸發，因此要進行邏輯觸發的設置。以chA1[0.×.×.×]4、chA1從1→0的條件進行觸發。

　　2）邏輯通道的顯示

　　讓通道顯示畫面中顯示邏輯通道A1。

　　3）之后的與前面項目設置相同。

　　通過這項應用，在定序控制回路等發生自保持回路被重置的故障時，可利用自保持回路電壓的有無進行觸發，對電源回路等進行故障分析。
