存儲記錄儀測試用例：馬達的啟動電流波形測量
目的：通常用電流計等進行的測量無法測量瞬態的負載電流變動或啟動電流等。但存儲記錄儀可以與鉗形電流傳感器搭配從而輕松的利用波形電平進行測量。
要點：
使用鉗形電流傳感器，用啟動電流進行觸發。使用轉換比功能可直接讀取電流值。所使用的鉗形電流傳感器為9018型。輸出率為AC500A→AC200mV。另外，調出跟蹤光標可測量最大值以及沖擊電流的時間，最后使用參數運算功能求得最大值。

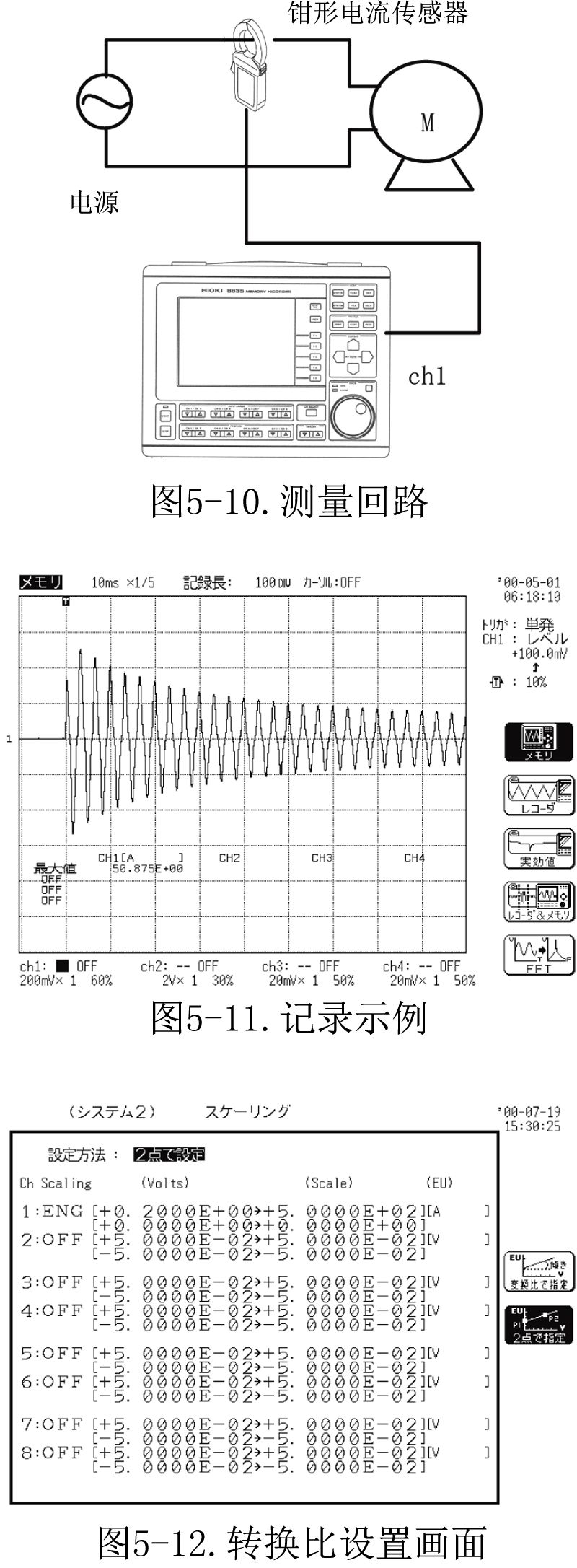

1）記錄長度的設置 根據負載設置不同，此處設為0.5秒，50ms/DIV下10DIV。 2）輸入量程的設置 所用鉗形電流傳感器的輸出為AC200Mv,因此量程設為50mV/DIV，零位設為50%。 3）轉換比的設置 在系統的轉換比設置畫面上選擇2點轉換，如圖5-12所示設置。轉換比的有效/無效通過ENG設置，設為10的3次/6次單位，因此可按K/M/G單位讀取。 電壓轉換比2點數值單位符號 HIGH側0.2000E+00→5.0000E+02[A] LOW側0.0000E+00→0.0000E+00 4）預觸發的設置 觸發之后是必要的，因此設為10%。 5）~8）（與"直流電源的輸入輸出特性測量示例"相同。） 6）最大值運算的執行 在狀態（設置）畫面中選擇參數運算并設為ON，指定僅通道1運算。因?yàn)橛袛?shù)據殘留，將閃爍光標移到參數運算ON的地方，則功能鍵的GUI顯示有執行鍵，按下它。在畫面上即顯示最大值的結果。 |  |
