線圈元件的脈沖測試技術

　　一．什么是線圈元件的脈沖測試

　　1．線圈脈沖測試原理

　　預先對儲能電容C1 充電，充電電壓為儀器設定得最大電壓，以一極短暫的時間將開關SW1 合上，在SW1 合上器件，由于C1≥C2，C1 快速對C2 充電，經過一段時間后SW1 斷開。

　　同時，該激勵脈沖同時加于一被測線圈Lx，C2、Rp、Lx 將呈現一自由衰減震蕩，該衰減震蕩呈指數下降趨勢并調制以正弦信號。根據其與諧振電容C2的衰減振蕩情況來了解線圈內部狀態來判斷該繞線元件品質情況： 包含線圈自身的絕緣，繞線電感量，及并聯電容量等狀態。

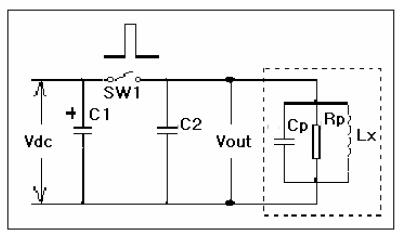

　　 圖1. 脈沖測試方案簡述

　　線圈類產品（如變壓器、電機等）由于繞線材料、磁性材料、骨架、加工工藝等因素的影響會產生線圈層間、匝間及引腳間等絕緣性能的降低。

　　線圈的脈沖測試可在不損壞被測件的條件下測試其電氣性能。這種測試方法能在短暫的瞬間判別線圈的品質。測量時將與標準線圈測量時同樣的脈沖通過電容器放電施加于被測線圈，由于線圈電感量、雜散電容和Q值的存在，將響應一個對應于該放電脈沖的電壓衰減波形，比較該衰減波形的某些特征，可以檢測線圈匝間和層間短路及圈圖2 線圈的衰減震蕩曲線數和磁性材料的差異, 如果施加一個高電壓脈沖，根據出現的電暈或層間放電來判斷絕緣不良。

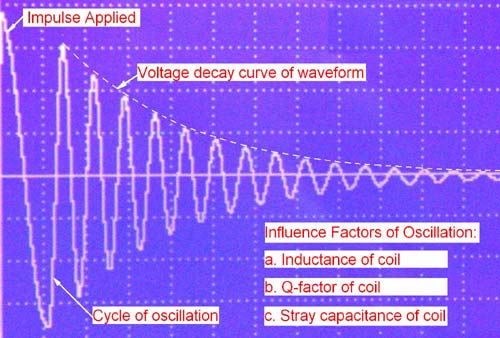

　　圖2 線圈的衰減震蕩曲線

　　2．脈沖測試方案簡述

　　一般地，線圈脈沖測試有兩種測試方案，即模擬式和數字式兩種。

　　同惠提供模擬式的TH2881 型匝間絕緣測試儀和數字式TH2882 系列脈沖式線圈測試儀。

　　二．為什么要執行脈沖測試

　　一般地，由一個或多個線圈組合而成的電感器、變壓器、馬達等繞線元件需要通過下列途徑來

　　完整地評估該線繞元件的品質情況：

　　1． 線圈之繞線電阻 DCR（銅阻），繞線感量（L）圈數N、圈數比例（Np/Ns），線圈間容量（Cp），鐵芯狀態（Q，ACR，LK）等，屬于低壓參數測試

　　上述項目使用自動變壓測試系統，LCR 數字電橋、圈數測試儀、直流低電阻測試儀等完成。

　　2． 不同線圈間或線圈對鐵芯及外殼等的耐壓和絕緣程度使用耐壓測試儀和絕緣電阻測試儀。

　　3． 線圈自身的的絕緣程度

　　使用脈沖式線圈測試儀（匝間絕緣測試儀）

　　更多詳細資料請下載：線圈元件的脈沖測試測試.pdf
