直流穩定電源主要性能驗收、測量方法

　　本電源產品為通用直流輸出穩定電源，其性能規定與測試方法符合以下規定，當要求超出本規定時，應在合同中明確說明。

　　主要性能測試注意事項及測試方法如下：

　　一、注意事項

　　1、測量時應保持所有其他影響量的積累效應的量值小于被測效應規定量值的 1/10。

　　2、負載是可變影響量，當負載為連續可調時，應在最小值、最大值兩點上進行（當最小值為零時，則規定為最大值的 10%時進行）。

　　3、應采用四端線路，使電流端和測量端分開，以減少測量誤差。

　　4、當電源提供測量端子時，應在測量端子上進行，數字電壓表測試頭需插入接線柱中心孔到底。

　　5、穩流電源測量時，應采用取樣電阻RM，使其上電壓降與電流成正比且應小于被測效應誤差極限的 1/10，并在誤差分析時考慮其引起的誤差，同時，取樣電阻RM應采用四端線路使電流端和測量端分開，以減少測量誤差。

　　6、電壓或電流穩定輸出量為連續可調時，應在最小值、最大值兩點上進行（當最小值為零時，則規定為最大值的 10%時進行）。

　　二、測試方法

　　（一）、負載效應及周期與隨機偏移的測量

　　1、負載效應的測量是僅由于負載的變化而引起電壓或電流穩定輸出量的變化量的測量。

　　2、周期與隨機偏移的測量是電壓或電流穩定輸出量中無規則波動部分（以前稱紋波和噪聲）的測量。測量頻率范圍為：10Hz~10MHz，測量時必須使用單一接地點，以免產生測量誤差。

　　3、應在負載調節完成后 1.5 秒~11.5 秒時間間隔內測量。

　　4、源電壓分別置于 198 伏、220 伏、242 伏時測量。

　　5、穩壓電源時測量法：

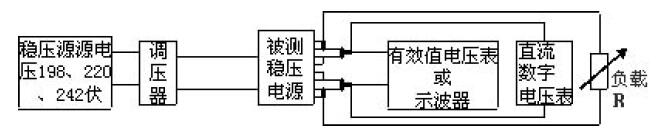

　　①儀器連接法：按圖一
