HMP4000系列電源輸出紋波定義和計量

　　如今電源質量已得到很多單位重視，他們會把電源送到專業部門檢定。通過多年的觀察，在檢定部門，由于每個理解和對說明書的消化程度不一樣，往往在直流電源紋波的檢測指標上出現差異，以致出現許多爭議。

　　本文北京海洋興業科技股份有限公司根據德國RS的HMP4030和HMP4040電源，分別就廠家對電源紋波指標的定義進行介紹。

　　HMP系列電源具有較低的紋波，因此不能完全避免高輸出電流和寬電壓范圍內電路的相關問題。在說明書中HMP4030/HMP4040電源其紋波指標如下:

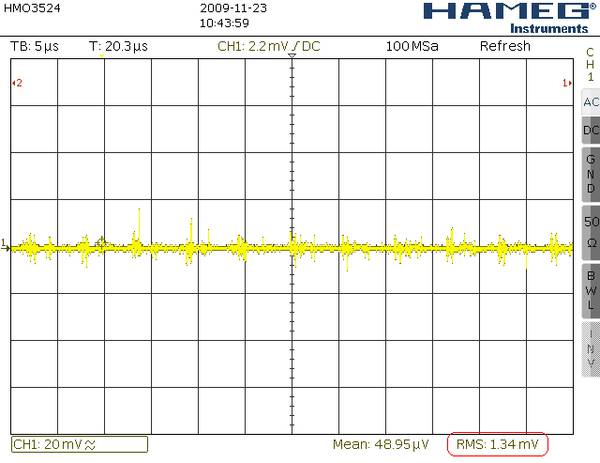

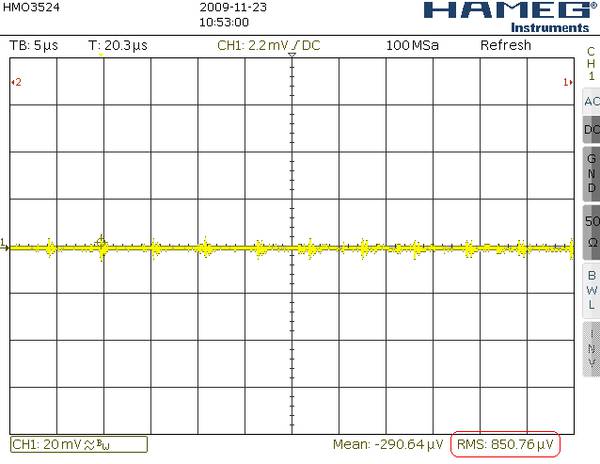

　　請注意：與許多其它廠家一樣，此處的指標指的是真有效值RMS。同時也注意在測量紋波時，需要連接非常短的接地連接，否則，受地線諧振電路行為的影響，測量的干擾會加劇。此外，也會測量到來自示波器內部接地連接的常見模式干擾。但是，實質上這些問題與直流電路無關。

　　HMP系列電源使用知識2：電源任意波的頻率多大？

　　答：按照下面的公式計算：

　　編輯點數= 128點，一般波形最小用10個點編輯

　　最短駐留時間= 10ms

　　                 →10點×10ms = 100ms最快響應時間

　　                →理想最大帶寬fmax. = 1／Tmax. = 1／100ms =10Hz
