使用FPC1500測試低功耗藍牙發射信號

　　藍牙低功耗技術（Bluetooth Low Energy，BLE）應用時需要占用40個信道，其中3個廣播信道用于搜索其他設備，在建立連接后，其他37個信道用以傳輸數據包。數據包由4個強制字段組成：前導碼、訪問地址、PDU有效載荷、CRC循環冗余檢驗碼。BLE技術由于占用的信道只是標準藍牙的1/3左右，而且具有“待機時間長”、“連接快”、“功耗低”等特點，得到了廣泛的應用。因此對BLE發射信號進行測試的必要性也就凸顯出來，測試項目包括驗證包結構、輸出功率、調制特性、載波頻率誤差等。

　　圖1：數據包結構

　　由于BLE產品成本低，所以使用價格優勢大，射頻性能好的FPC1500頻譜分析儀是一個很好的選擇。配備FPC-K7調制分析選件可以很容易地評估BLE發射信號，還可以分析AM、FM、ASK、FSK。

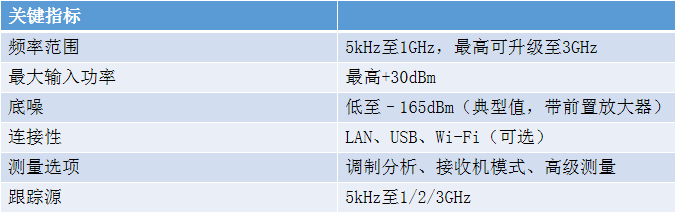

　　表1：FPC1500性能指標

　　在測試之前，將天線或DUT連接在FPC1500的輸入端口，并根據下表配置FPC1500：

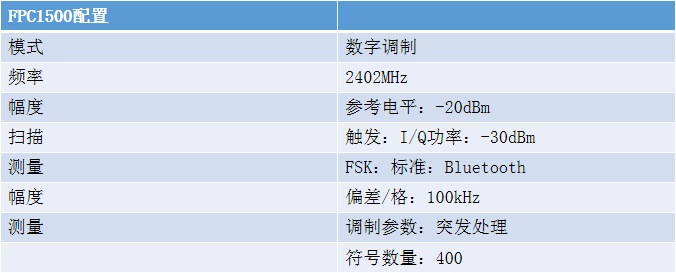

　　表2：FPC1500配置

　　應用：

　　1、驗證數據結構

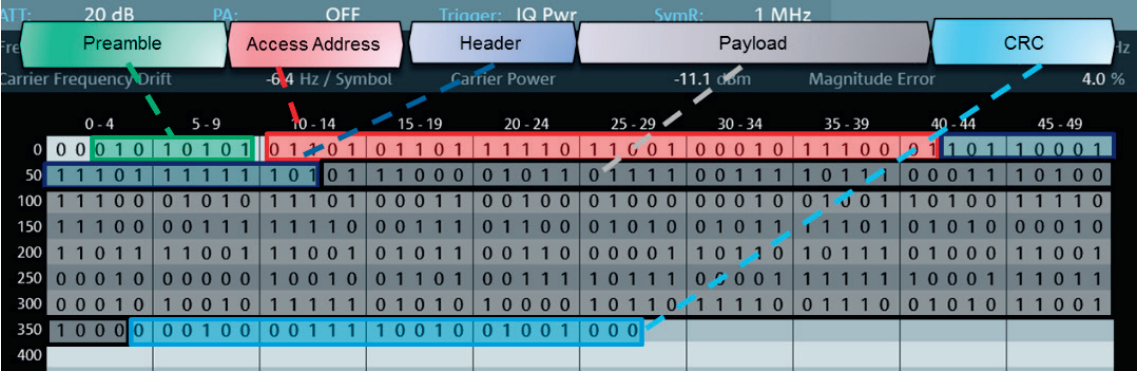

　　不同數據包的數據結構可以在符號顯示中識別。如圖2中所示：前導碼8位，訪問地址32位，報頭16位，最后24位是循環冗余檢驗碼CRC。報頭和CRC之間是有效載荷。發射的符號應符合設計。

　　圖2：BLE數據結構

　　2、調制信號

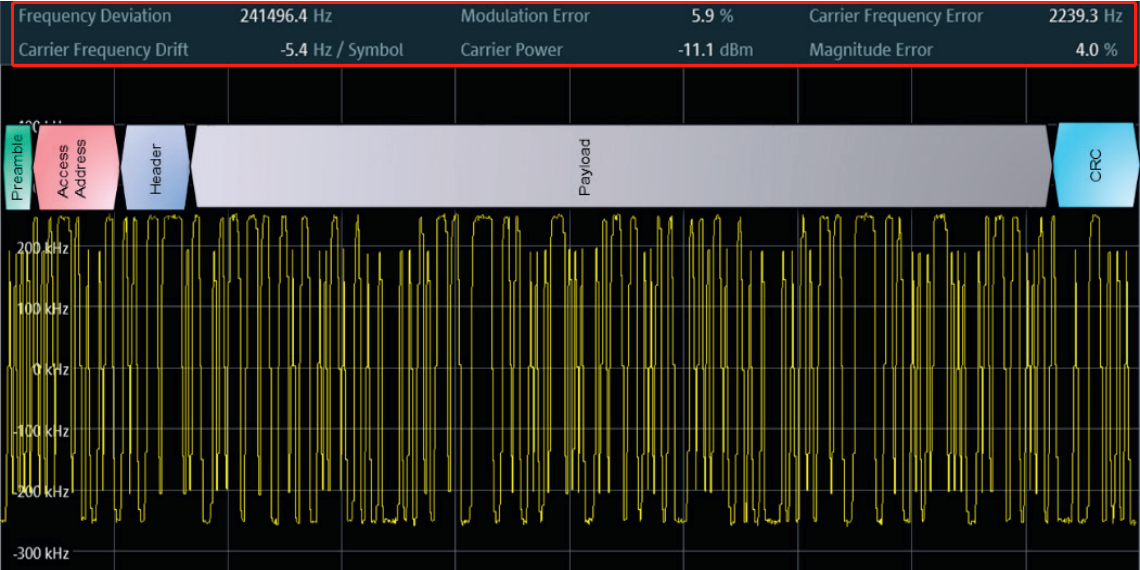

　　BLE調制信號在調制偏差模式的頻譜視圖中顯示。載頻偏差，載頻功率，載頻漂移和調制誤差見信號上方。檢查這些值，以確保結果在設計規范范圍內。

　　圖3：調制信號

　　3、評估信號質量

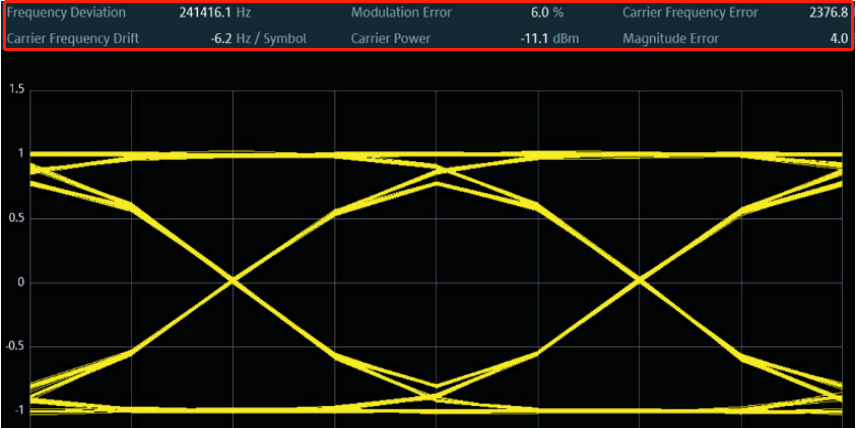

　　眼圖提供了對信號完整性的快速視覺檢查，可以輕松地識別設計問題。

　　圖4：眼圖

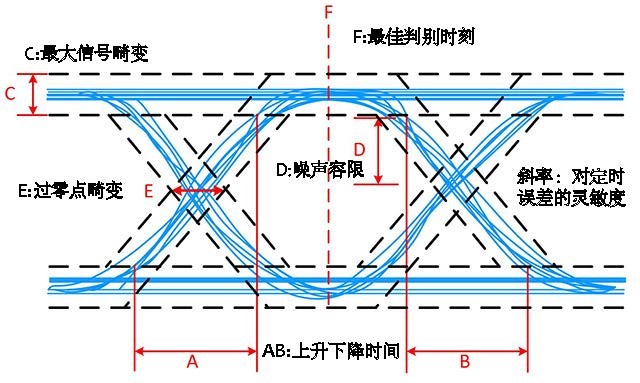

　　圖5：眼圖知識
