通過LAN口，讓RTB示波器投屏到電腦屏幕

　　RTB2000數字示波器便于您通過LAN或互聯網與任何計算機/投影儀共享示波器的顯示內容。該示波器配有一個RJ-45以太網口以及一個內置WEB服務器（標配）。將示波器直接連接到個人電腦、通過LAN口或通過互聯網，即可顯示屏幕。

　　您按照以下說明完成所需步驟，以便投射示波器屏幕內容：

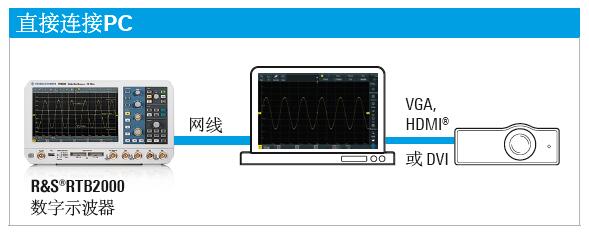

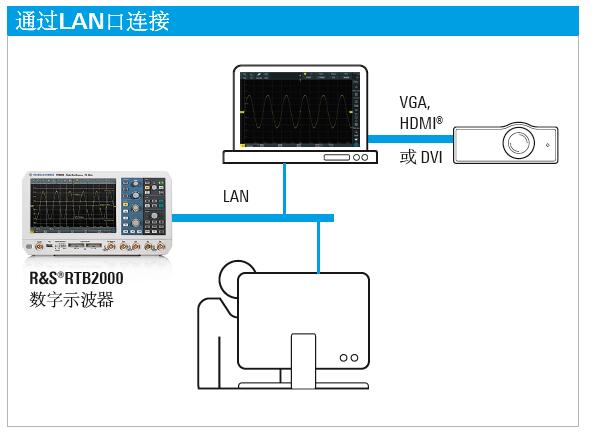

　　1.使用以網線將示波器連接到局域網(LAN)或直接連接到個人電腦（見下圖）；

　　2.示波器從網絡DHCP服務器獲取IP地址后，LAN圖標變成綠色。如果您的網絡需要預定義的固定IP地址，請聯系您的管理員獲??；

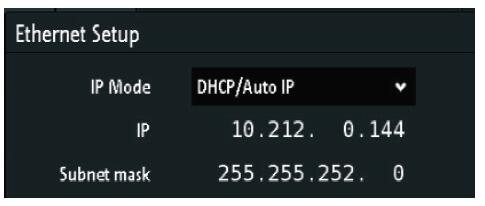

　　3.觸摸示波器顯示器上的綠色LAN圖標，并選擇相關參數以找到IP地址。如需固定的IP地址，則可以將IPI模式改為手動并輸入指定的IP地址；

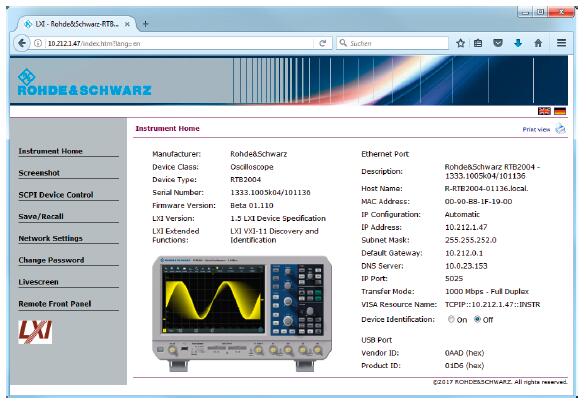

　　4.打開電腦上的互聯網瀏覽器（如InternetExplorer、Chrome或Firefox），然后在地址欄輸入示波器的IP地址。儀器的WEB界面將顯示；

　　5.點擊左側菜單中的“實時屏幕”(Livescreen)以便在瀏覽器（瀏覽器尺寸可調）中獲取持續更新的示波器顯示圖像。您可以使用“遠程前面板”(RemoteFrontPanel)完全操作儀器。

　　6.所有用于在個人電腦上顯示應用的方法都適用于瀏覽器中的示波器顯示。將示波器連接到外部投影儀，以便與組內成員共享屏幕內容。使用個人電腦會議應用，以便與遠端用戶共享您個人電腦上的示波器顯示圖像。

　　交互式遠程顯示

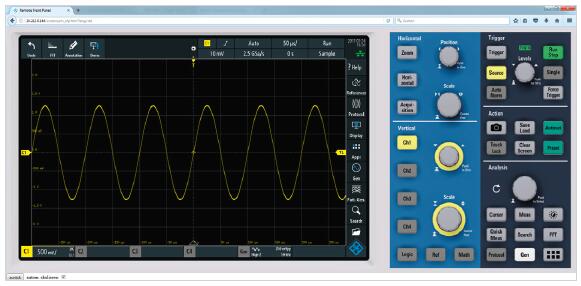

　　如需與示波器交互，可以使用前述遠程前面板。在此視圖中，可以直接控制所有元素。比如，點擊“自動設置”(Autoset)按鈕即可啟動自動設置，如同按下真的按鈕一樣。

　　替代方法

　　如桌上無額外的電腦或LAN可用，則您也可以使用小型嵌入式電腦，比如RaspberryPi。這些極具成本效益的個人電腦具備顯示信號所需的所有功能。按照前述的相同步驟投射示波器顯示。投影儀可以直接連接到RaspBerryPi的顯示輸出。
