最輕便、最緊湊的網絡分析儀——ZNLE

　　海洋儀器代理的羅德與施瓦茨公司最新的矢量網絡分析儀ZNLE在經濟型級別儀表中具有出色的射頻性能和快速測量能力。簡單易用的ZNLE是同級別儀表中最輕便、最緊湊的網絡分析儀，使得S參數測量如同ABC一般簡單。

　　2017年7月20日，慕尼黑-羅德與施瓦茨公司發布矢量網絡分析儀ZNLE，該儀表可以滿足客戶對天線、衰減器、濾波器和PCB等器件的測試需求。儀表自身僅重6Kg，長寬尺寸為408mmx235mm，與同級別矢量網絡分析儀相比可以為客戶節省2/3左右的工作臺空間。

　　兩端口的矢量網絡分析儀除了能夠為客戶節省空間之外，還可以提供快速、精準的測量，尤其是ZNLE還具有S參數簡易測試向導功能。ZNLE可以提供S11、S21、S12、S22四個S參數的雙向測量，同時支持GPIB/LAN接口進行遠程控制，其中GPIB為選件配置接口。儀表有兩個頻段可選，分別為ZNLE3（1MHz~3GHz）和ZNLE6（1MHz~6GHz）。

　　ZNLE具有出色的射頻性能包括典型值120dB的超大動態范圍以及1Hz到500KHz的測量帶寬。在200MHz頻率跨度，雙端口TOSM/SOLT校準，100KHz測量帶寬、201個測試點的情況下，測試時間僅為9.6ms。同時，儀表的跡線噪聲僅為0.001dB，可以為客戶提供穩定、可重復的測量。

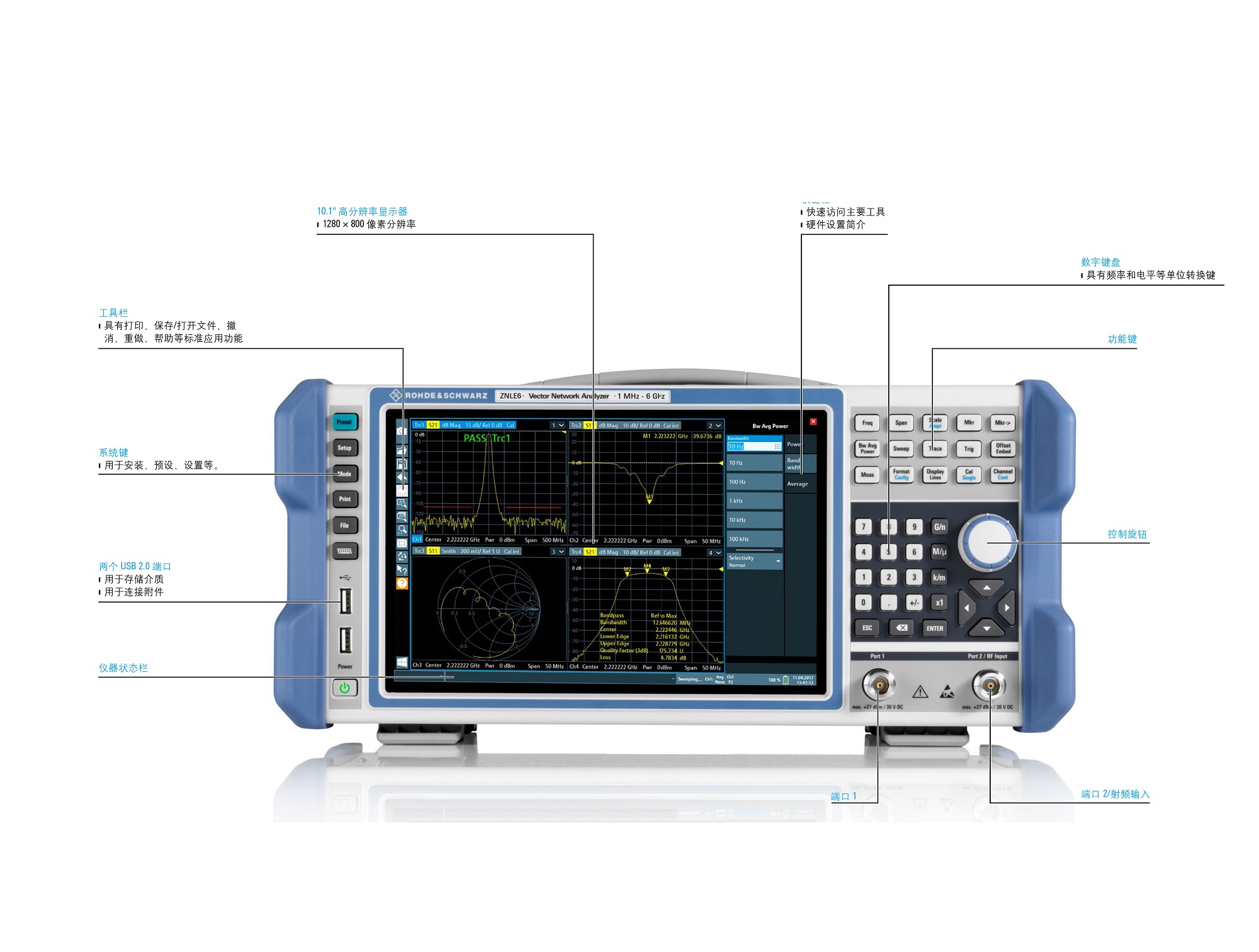

　　ZNLE配有10.1寸WXGA觸摸屏，所有測試軌跡清晰可見，同時支持多點觸碰手勢放大和縮小測試軌跡。通過很少的操作步驟，可以輕松進入到每個測試功能。重新操作和取消操作按鍵，可以取消和恢復用戶操作。友好的人機交互界面，提供各種功能和參數的在線幫助說明。

　　ZNLE的校準方法簡單易操作，它采用羅德與施瓦茨公司ZNx系列失量網絡分析儀特有的校準向導，同時支持自動校準件。選擇ZNLE屏幕上面的“Start Auto Cal”（開始自動校準）按鍵，儀表配合自動校準件就可以開始自動校準，可以使測試校準更加簡單。
