Pico發布基于PicoVNA108矢量網絡分析儀的TRL和自動化E-Cal校準件

       PicoTechnology（英國比克科技） 已為其獲得巨大成功的 PicoVNA100矢量網絡分析儀增加了兩種重要的校準選件：E-Cal校準件、TRL/TRM 校準件。PicoVNA108 8.5GHz矢量分析儀的現有用戶和新用戶現在可以充分得益于新的選件。

       PicoVNA自動化校準件E-Cal

       矢量網絡分析儀的用戶通常會堅持要求提供自動化的校準解決方案。自動化校準的顯著優勢是速度快、效率高和流程簡單，適用于工作場所中的各種應用以及具有不同技能水平的使用者。

       盡可能減少手動校準，過程涉及幾個扭矩連接/斷開操作和手動加載每個標準的唯一數據文件。 E-Cal SOLT 校準過程通過在內部切換其校準標準，將其減少到只有一個連接。該過程變得自動化且高度可重復，電源、控制和數據讀取均由 PicoVNA 軟件通過 USB 接口進行管理。

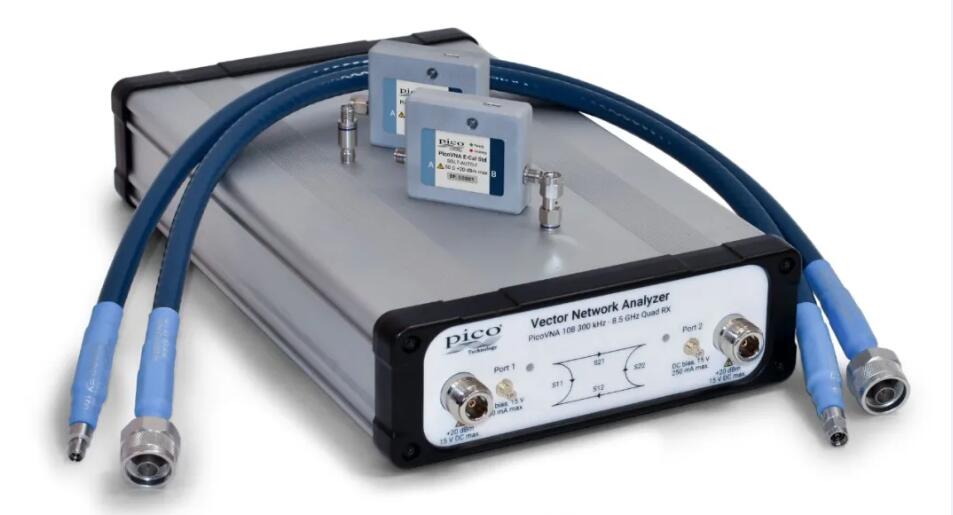

       PicoVNA 108可通過陽頭SMA或陰頭SMAE-Cal電子校準模塊實現自動化校準。這些電子校準模塊通過USB進行供電和控制，可以電子化選擇校準流程中所需的各種短路、開路、負載和直通參考標準。用戶只需打開該模塊的電源，在PicoVNA測試端口之間連接上E-Cal標準件，然后即可從PicoVNA 108 用戶界面內啟動自動化校準流程。

       開關可能是造成校準流程出現意外錯誤的來源。Pico的技術是通過對錯誤進行特征化描述并進行糾正，以及通過對設備內部的熱島進行加熱從而控制溫度和溫度變化率，來盡可能的消除這些錯誤。Pico射頻業務開發經理 Mark Ashcroft 聲稱，Pico通過對不少于十七個部件的S參數進行特殊處理，從而實現其高覆蓋率特征化。PicoVNA E-Cal 校準的殘余誤差位于可獲得的最低誤差范圍內，比使用相同的手動方法進行的反復連接-斷開和測試導線彎曲所產生的誤差還要小。

        在隨設備提供的便攜箱和儲存箱內，Pico為每個E-Cal 模塊提供了一個完全特征化和極化的端口適配器，使得陽頭和陰頭E-Cal電子校準模塊也可以對可插入的陽頭-陰頭和陰頭-陽頭測試端口進行校準。

       PicoVNA108 TRL/TRM校準

       TRL校準的精確性也已得到行業好評，因?yàn)橄噍^于通過測量得到一個良好匹配來說，機械空氣傳輸線可裝配的更加精確，當然是在更高的頻率下。由于此線路標準可以承載時間負荷（相位）和進行高頻匹配校準，因此可以精確定位額外所需的較低和較高的反射標準、匹配、短路或開路，但該功能卻較少為人所知。

       TRM技術可以很好的處理低頻（實際情況下約低于1.5GHz），而TRL技術應用的是遠大于0°和遠小于180°相位延遲的參考線長度。因此，單條TRL線路即可應對有限的頻段。對于PicoVNA108，一條線路通常就足夠了，但是如果需要，也可支持兩個TRL頻段并進行線路阻抗偏移補償。低頻TRM頻段可參考已裝配的基板上的電阻匹配值。

       當需要測量安裝在基板上的被測件時，TRL（直通、反射、傳輸線）和TRM（直通、反射、匹配）校準通常具有很大優勢，例如測量PCB或陶瓷上的表貼網絡或部件時。所需的傳輸線、低頻匹配和反射（短路或開路）均可精確的裝配在基板上的測量參考平面上。此外，如果必要，校準還可以對環境條件和測試基板的任何變化進行考慮。
