緊湊、便攜型新品：ZNL矢量網絡分析儀和FPL1000頻譜分析儀

　　在德國紐倫堡舉辦的2017年歐洲微波周上，展示了包括ZNL網絡分析儀和FPL1000頻譜分析儀在內的新一代緊湊、便攜、功能豐富的用于研發、服務、生產的儀器。單獨的頻譜分析儀（FPL1000）或者網絡分析儀（ZNL），通過增加集成頻譜分析選件和功率探頭可以變成三合一的全能型測量設備，豐富的測量能力使得新一代頻譜儀和網絡分析儀成為一項穩健的投入。

　　2017年10月2號，羅德與施瓦茨在慕尼黑發布了可給重要射頻測量應用提供靈活解決方案的ZNL網絡分析儀和FPL1000頻譜儀分析。這些儀器不僅可測試諸如天線、衰減器、濾波器、放大器等器件特性，還可以對信號源進行頻譜測量、模數信號解調和精確的功率測量。

　　與傳統的方案相比，新一代儀器封裝僅僅只有408mmx235mm，給工作臺節約了60%的空間。新一代儀器配備10.1"WXGA觸控屏，非常便于觀察測試結果。觸控屏使用戶能夠方便地設置中心頻率、頻率測量范圍、量程和幅度測量范圍。因為儀器重量只有6-8kg并配備可選便攜式電池，所以可以在任何地方便攜地使用。

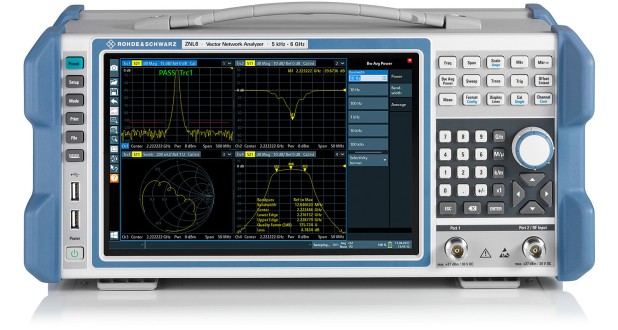

　　ZNL：從單純的網絡分析儀到三合一全能型測量設備

　　ZNL的工作頻率是5KHz-3GHz或者6GHz，所以它非常適合工業電子和無線通信的射頻器件測量應用。ZNL性能穩健，動態范圍高達130dB，典型輸出功率范圍-40dBm-3dBm。ZNL測量速度也非常快，比如：兩端口校準、401個測試點、100KHzIF帶寬、200MHz頻寬下測試時間只需16.7ms。ZNL的標準功能包括嵌入/去嵌入、夾具補償、時域測量、自動校準。

　　ZNL可以配備全頻譜分析硬件，提供更豐富的測量功能。結合NRP功率探頭，ZNL變成功率計。在這種情況下，ZNL變成三合一的全能型測量設備，能夠滿足多變的測試需求，有助于研發和服務實驗室減少投入成本。

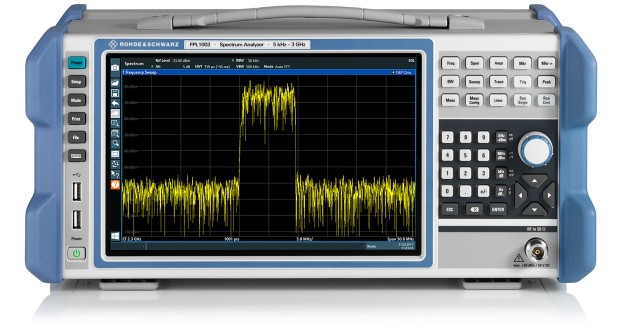

　　FPL1000：具有豐富測量功能的頻率分析儀

　　FPL1000頻譜分析儀工作頻率是5KHz-3GHz。它具有穩健的射頻性能，典型相噪為-108dBc@10KHz（1GHz載波），預放打開時DANL為-167dBm。這些優秀的性能和便捷的操作使得FPL1000在實驗室、生產和服務等領域成為理想的實驗設備。

　　ZNL和FPL1000的頻譜分析功能具有豐富的頻譜測量功能，如信道功率、ACLR、信噪比、雜散、諧波失真、TOI、調幅深度，同時提供豐富的標記功能。當它們配備FPL1-K7選件時能夠分析模擬信號，標準分析帶寬是10MHz，可選分析帶寬為40MHz。當它們配備VSE軟件和VSE-K70選件時能夠分析數字調制信號。ZNL和FPL1000配備FPL1-K30選件和外部噪聲源，能夠測試噪聲系數。
