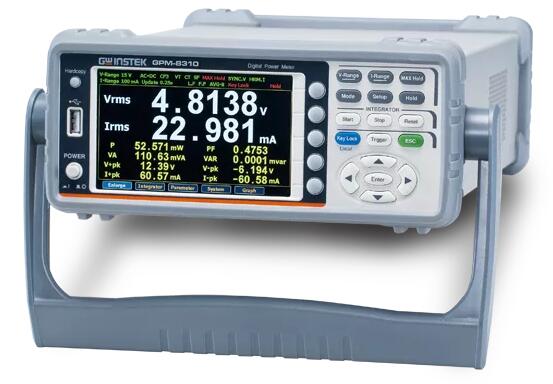

新產品上市—GPM-8310交直流數字功率計

　　GPM-8310是一款單相(1P/2W)交流電源功率測量的數字功率計，該產品測試帶寬可達DC,0.1Hz~100kHz，采用16bitsA/D，采樣率300kHz。使用5”TFTLCD顯示屏、5位數測量顯示、提供25種功率測量相關參數，以及高精度的測量能力。并同時具有波形顯示(電壓/電流/功率)的能力、積分測量功能、各階諧波測量及分析(50/60Hz測量符合IEC61000-4-7要求)、外部傳感器輸入端子、多樣的通信接口等，GPM-8310的額定直接輸入電壓600V、輸入電流20A，可支持最小電流檔位至5mA(分辨率可達0.1uA)、功率測量分辨率0.1uW、波峰因素可達3(半量程可達6或6A)，還包括MATH計算功能。

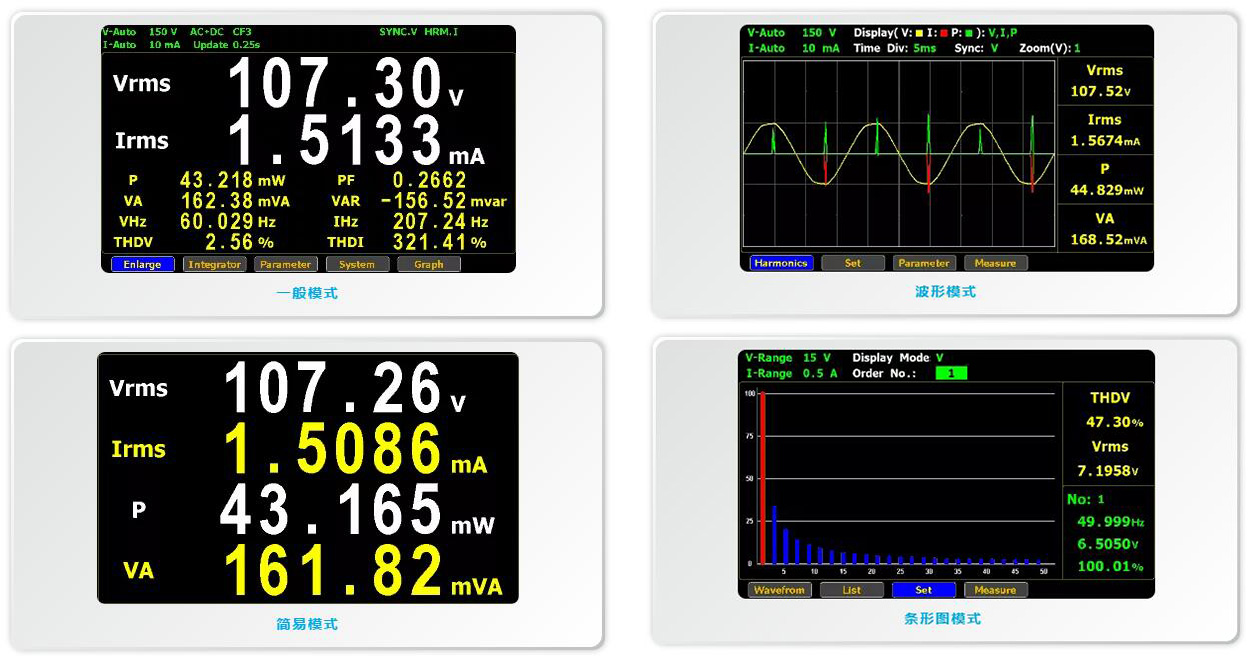

　　GPM-8310提供數值與波形兩種顯示模式。數值模式分為一般模式與簡易模式，一般模式包含相關的量測設置并可顯示10個測量參數：簡易模式僅提供4個量測參數結果。圖形模式下提供簡易的示波器功能，呈現電壓、電流、功率三項參數的波形，水平刻度可調整，提供3段波形觀測的放大倍率。在諧波量測時，各階諧波量測結果可依條狀圖呈現。

　　此外，GPM-8310在輔助測量的機制也是全方位的。測量大電壓提供VTrate設置，可搭配外部比壓器使用；大電流的量測，則視比流器的型式電壓輸出型或電流輸出型。若是電流輸出型可直接鎖于機器后板并搭配CTrate設置進行量測、若為電壓輸出型則可通過GPM-8310提供的外部電流感應器輸入端子進行量測。自動換檔可自定義需要的換檔檔位以節省時間。10000筆的內部存儲器，可依GPM-8310設置的更新率或使用者自行定義的時間間隔，進行資料儲存。

　　在資料儲存方面，GPM-8310提供多樣的通訊接口RS-232C/USB/LAN/GPIB；USB可支持GPM-8310的截圖、內部紀錄資料的存取，以及系統更新。對于有外部信號控制的需求，GPM-8310也提供可選購的DigitalI/O(DA4)接口，可連接外部控制器如PLC或資料紀錄器，以符合自動量測或長時間紀錄的應用。

　　主要特點

　　? 5”TFTLCD

　　? DC,0.1Hz~100kHz電壓/電流測試帶寬

　　? 兩種數值顯示模式

　　? 波形顯示:V(電壓),I(電流),P(功率)

　　? 電壓/電流可測至CF為3的畸形波,半量程CF可達6或6A

　　? 諧波測量符合IEC61000-4-7要求(50/60Hz)

　　? 50階諧波測量和分析(數值與條狀圖)

　　? 積分功能支持自動換擋

　　? 外部電流感應器輸入端子(EXT1/EXT2)

　　? 標準接口:RS-232C,USBdevice/Host,LAN,GPIB

　　? 選配接口:DigitalI/O(DA4)(須于出廠前安裝)

　　? 選購配件:GPM-001

　　適用范圍

　　? 生產制程

　　? 質量驗證

　　? 研發設計
