雙通道5GHz和16GHz，加入了Pico革命性的SXRTO示波器家族！

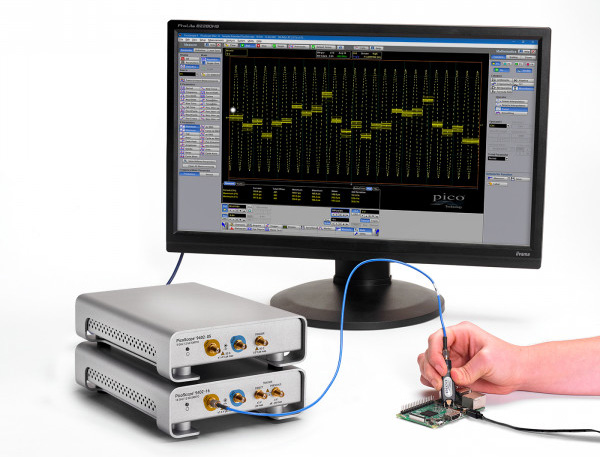

Pico Technology以更具吸引力和更低的價格為他們已經流行的5GHz和16GHz SXRTO添加了PicoScope 9402-05和9402-16兩通道型號。新型號加入了去年推出的9404-05和9404-16四通道型號。所有型號均非常適合重復或時鐘源信號，均具有高分辨率12位通道，每個通道均支持每通道500MS/s的實時采樣以及高達2.5TS/s（0.4 ps）的隨機等效時間采樣。這些電壓和時序分辨率與當今的寬帶實時示波器相匹敵，甚至更典型地超過了它們。
寬帶輸入以及良好的時序和電壓分辨率，可顯示并準確測量高達22 ps的轉換和脈沖，以及低至45 ps的脈沖和脈沖，并允許對高達10Gb / s千兆位信號進行時鐘性能和眼圖分析（以三次諧波）。小于2 ps RMS的觸發抖動和5GHz的觸發帶寬支持當今高速串行數據系統的裕度分析和特性描述，同時可選的集成時鐘和數據恢復至8Gb/s以及外部預縮放觸發輸入將SXRTO觸發功能擴展到了16 GHz型號的全部帶寬。另外，實時寬帶采樣模式可以支持例如跨主要無線通信頻段（例如900MHz，2.4GHz和5）的載波包絡，基帶調制和其他包絡跟蹤信號的捕獲。
Pico的SXRTO儀器架構極大地降低了針對重復信號或時鐘相關應用的寬帶時域采樣成本。Pico的RF業務開發經理Mark Ashcroft指出，傳統實時示波器（RTO）的主要成本驅動因素是高數據和內存帶寬。高速實時采樣需要的數據帶寬遠遠超過模擬系統帶寬，這會增加成本。實際上，受成本限制，現有RTO在有重復信號可用時使用ETS（隨機等效時間采樣）來擴展采樣密度。Pico的新型SXRTO架構以更低的成本（500 MS / s）更具成本效益地進行采樣，而是開發了ETS技術，以實現市場領先的5,000 x 2.5 TS / s的采樣率倍增。成本極低的SXRTO架構認識到許多高帶寬信號是重復的或可以重復的。從而避免了高采樣率儀器（奈奎斯特以上）的花費。
我們還可以將SXRTO體系結構與順序采樣示波器的體系結構進行對比。SXRTO隨機ETS技術支持觸發和預觸發捕獲以及實時示波器操作的熟悉性，便利性和易用性。Pico的SXRTO技術以500MS/s及以下的采樣率無縫過渡到單事件波形捕獲，并且兩種采樣模式均捕獲到250,000個樣本的存儲（單通道）；對于捕獲較慢的系統信號和調制包絡特別有價值。
這些USB控制的儀器隨PicoSample 4軟件一起提供。兼容觸摸屏的GUI控制儀器，并根據您喜歡的顯示尺寸和格式顯示波形，測量值和統計數據。全面支持可用的Microsoft Windows顯示分辨率，從而可以檢查波形細節或在HD到UHD顯示器和投影儀上或在多臺顯示器上顯示測量結果。此外，多達四個獨立的縮放軌跡視圖可以完全顯示12位250 kS波形細節。
包括各種自動和用戶可配置的信號完整性測量、數學、統計視圖和極限測試工具，用于脈沖和定時性能、抖動、RZ和NRZ眼圖的驗證和趨勢分析。包括PCIe，GB以太網和串行ATA等行業標準的通信掩碼測試作為標準。
盡管大多數用戶將在其工作場所中運行PicoSample 4軟件，但對于OEM和自定義應用程序，PicoScope 9400s可以在ActiveX遠程控制下運行。Visual Basic（VB.NET），MATLAB和LabVIEW中提供了編程示例，但是可以使用支持Windows COM接口標準的任何編程語言或標準，包括JavaScript和C。
建議將PicoConnect900系列千兆和微波無源測試探頭與PicoScope 9400 SXRTO或任何50Ω寬帶儀器一起使用。這些探頭的典型殘留尖端電容僅為0.25pF，是市場上侵入性最小的探頭，并具有可承受的帶寬范圍，分頻比和高達9 GHz的耦合類型（交流和直流）。PicoScope 9404四通道型號具有活動的SMA和LAN接口，以支持將來的配置和聯網。
