MFA-R系列有源磁場探頭
品牌：德國蘭格威/Langer
查看產品資料
訪問技術支持- 簡介：極小有源微型探測頭，直接測量模塊上譬如IC引腳、微細導體或者最小封裝SMD器件周圍的高頻磁場。兩款高頻探頭可選：OIMFA-R0.2-6（100MHz～6GHz）、OIMFA-R0.2-75（1MHz～1GHz）。
-
概述
-
訂貨信息
-
資料庫
-
相關產品

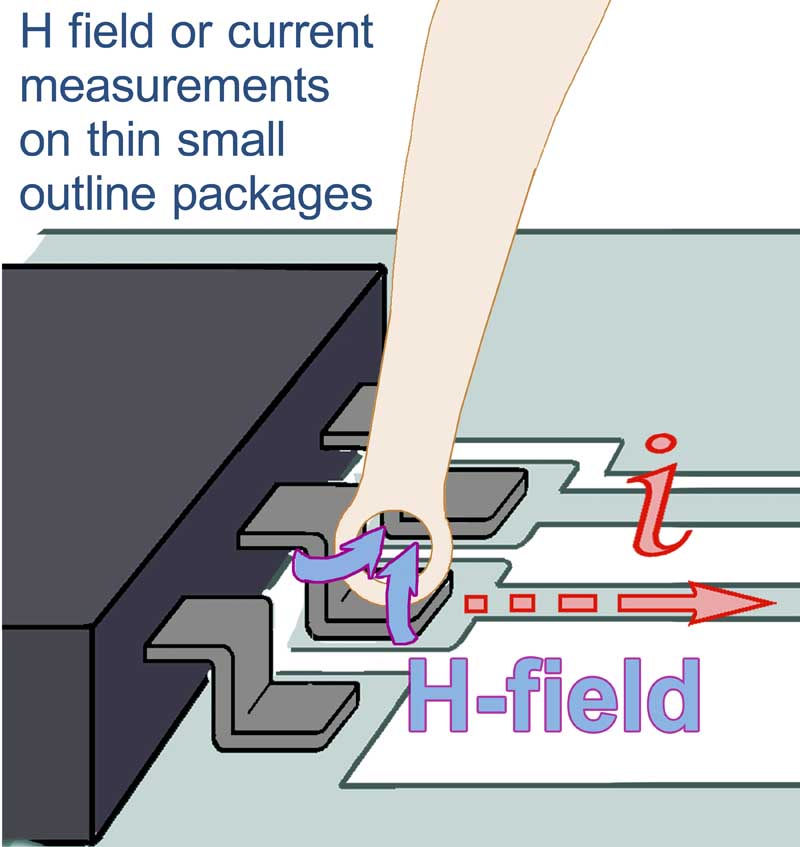

極小探測頭，直接測量模塊上譬如IC引腳、微細導體或者最小封裝SMD器件周圍的高頻磁場！
由于集成電路集成度以及時鐘速率的不斷提高，PCB板上存在大量雜散磁場和雜散電流，并以磁場形式相互耦合，導致產生GHz以上級別的輻射騷擾，CISPR22標準要求測量頻率到6GHz。由于PCB板上大量安裝高密度SMD器件，只有使用高分辨率探頭，才能真正找出問題所在。
新一代手持式有源微型磁場探頭，頻率覆蓋范圍1MHz到6GHz，分辨率可達300μm，接入50Ω輸入的示波器或頻譜分析儀，用于PCB板上布線、元器件和IC引腳的細致磁場測量，能對集成電路引腳或SMD表面貼裝器件進行選擇性的測量， 使用MFA-R0.2-6磁場探頭能診斷高達6G高頻磁場問題。
微型磁場探頭內置放大器，標配T型偏置器，給內置放大器供電。T型偏置器阻抗為50Ω，為微型磁場探頭提供穩定供電。微型磁場探頭以及T型偏置器均為SMA連接器。
產品特點：
◆ 兩款可選： OIMFA-R0.2-6：100MHz～6GHz
OIMFA-R0.2-75： 1MHz～1GHz
◆ 高分辨率磁場探頭：分辨率可達300μm
◆ 用于測量PCB板上最小封裝的SMD器件
◆ 借助校正曲線，可將探頭的輸出電壓換算為對應的磁場

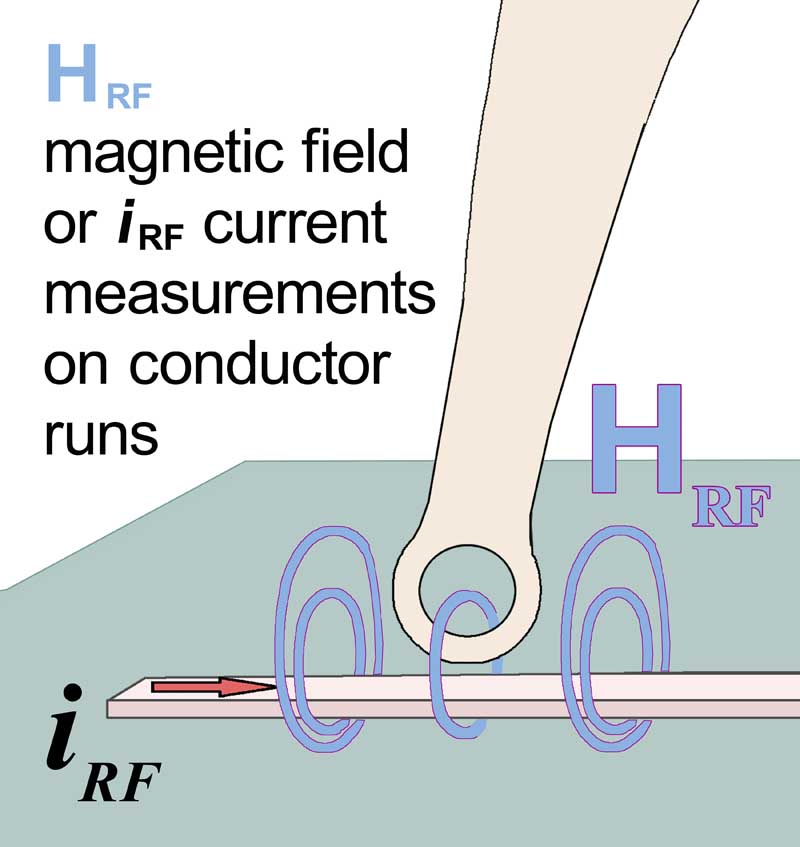

◆ 精確測量PCB板上布線、元器件和IC引腳的高頻磁場
◆ 輕便小巧，手持操作

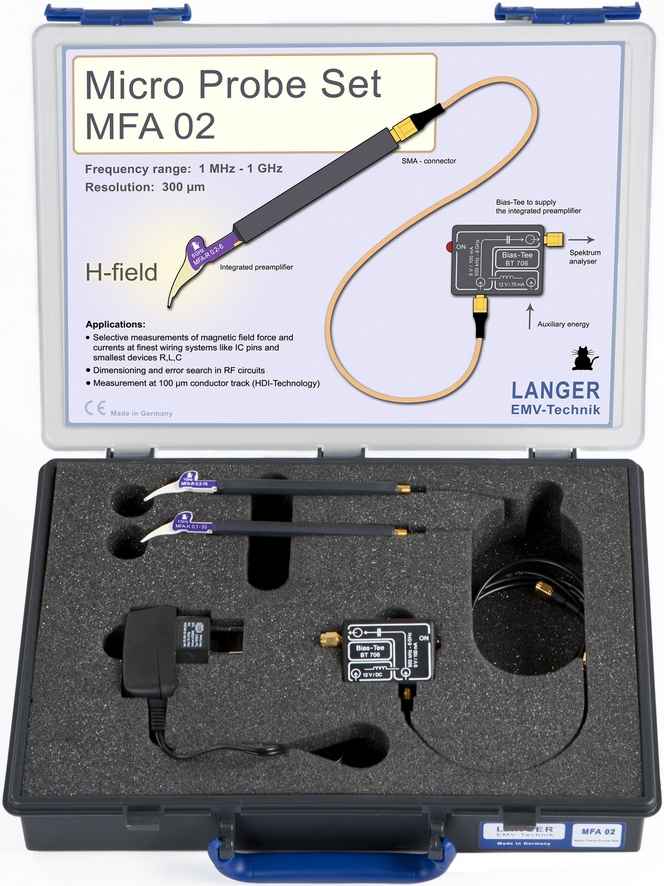

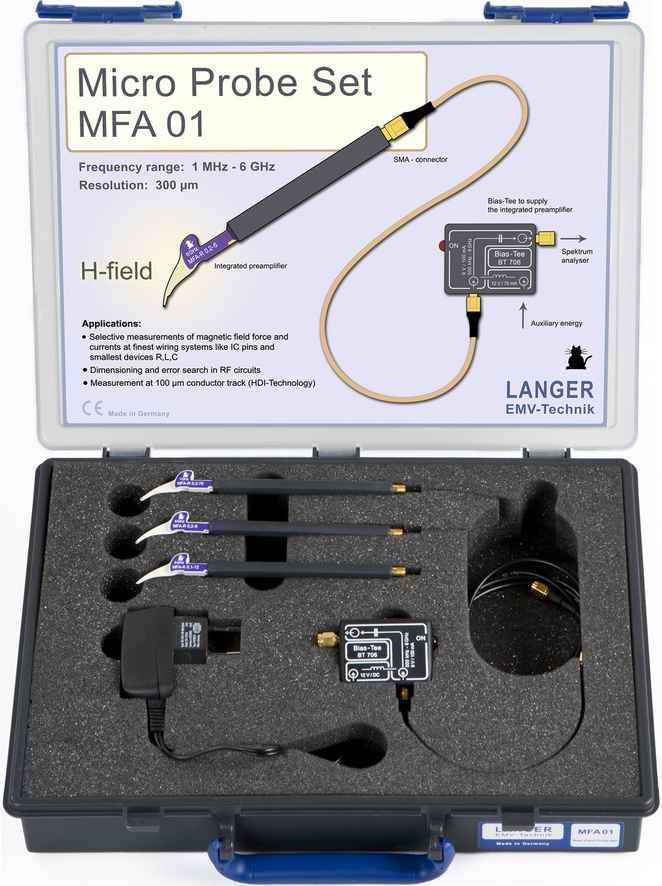

◆ 標配：T型偏置器和供電電源
技術規格

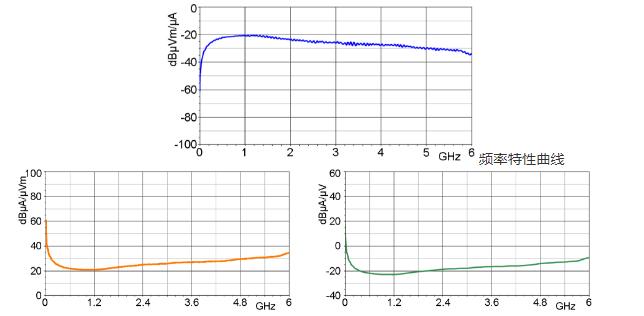

一、OIMFA-R0.2-6 有源微型磁場探頭
頻率：100MHz～6GHz，分辨率：300μm
探頭尖上標有一個黑點。探頭頭部的線圈開口與標記黑點側向。微型探頭小而方便。采用外部護層電流衰減和電屏蔽設計。

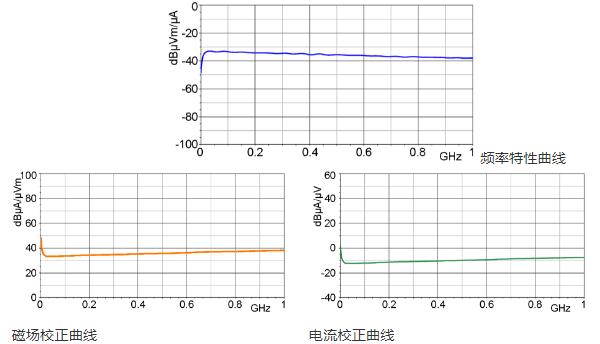

二、OIMFA-R0.2-75 有源微型磁場探頭
頻率：1MHz～1GHz，分辨率：300μm
探頭尖上標有一個黑點。探頭頭部的線圈開口與標記黑點側向。微型探頭小而方便。采用外部護層電流衰減和電屏蔽設計。
