產品介紹：
無源高阻抗探頭OI8100應使用在輸入阻抗為 1MΩ且分流電容為20pF的儀器上，它與這些儀器配套使用時，其輸入電容在10pF～50pF范圍內進行補償。該探頭在前端具有整合可選的探頭衰減倍數：×1和×10倍。
低頻補償電容調整
通過OI8100探頭前端的補償調整器，OI8100示波器探頭可與示波器進行匹配以達到最佳測試效果。操作時把示波器探頭測試端與示波器的校準信號(一般為1kHz方波)相連接；在×1/×10倍數選擇上，選用為×10衰減點。同時把示波器設置如下：示波器上顯示2～3個周期和2～6個垂直刻度。

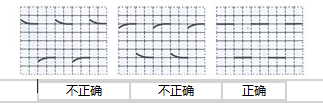

接著通過本探頭標配的無感調節起子，仔細認真調整補償電容，最終使方波信號變成扁平顯示在示波器上，看下圖是具體說明。
技術指標：
| 型號 | OI8100 |
| 帶寬 | DC～100MHz |
| 衰減倍數 | ×1/×10 |
| 上升時間 | 3.5ns |
| 輸入阻抗① | ×1為 1MΩ，×10為10MΩ |
| 輸入容抗② | ×1 為46pF，×10為15pF |
| 電容補償范圍 | 10～50pF |
| 工作電壓 | 600VDC＋pk.AC |
| 安全等級 | 符合 IEC-61010 CATⅡ |
| 電纜長度 | 1.2米 |
