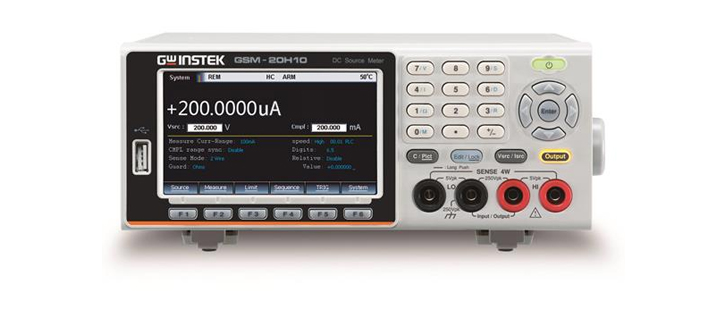

固緯電子新發布一款高精度數字源表—GSM-20H10

       2022年6月固緯電子新發布一款高精度數字源表——GSM-20H10，是為常規的測試和高速生產測試等應用而設計的，在通信、半導體、計算機、汽車與醫療行業的組件與模塊制造，源表對于其各種特征分析與生產過程測試都極具實用價值。它通常也用于測試和研發實驗室。

       GSM-20H10是一臺精密的源測量設備，可提供高度穩定的直流電源和高精度的 6? 位萬用表測量。由于其內置了源功能，所以可以用來生成一組電流電壓（I-V）特性曲線，這對于半導體器件和材料的測試是非常有用的。相當于電壓源、電流源、電壓表、電流表和電阻表的綜合體。

       GSM-20H10提供±210V/±1.05A/22W的四象限操作。在第一象限和第三象限，它們作為電源運行，為負載供電；在第二和第四象限，它們作為負載使用，在內部耗散功率。而電壓值、電流值和電阻值可以在電源或負載操作期間進行量測，其準確度高達0.012%，并且分辨率可達1μV/10pA/10μΩ。在4¹/₂位數字顯示精度（Speed選擇Medium）時，GSM-20H10通過IEEE-488總線提供520讀數/秒的讀取速率；在3¹/₂位數字顯示精度（Speed選擇Fast）時，它對內部緩沖區的讀取速率高達2000讀數/秒。

       在采樣速度方面，GSM-20H10支持最高50k/s的采樣速度，可以更準確地分析DUT的特性。通過4.3寸的大尺寸屏幕，更可以將所有的量測設定、參數與結果都完整的顯示在屏幕上。

       支持SDM功能，可設定信號產生變化時，延后進行采樣，避免穩定前的信號被擷取進去造成誤判。內建四種程序輸出模式(Linear, Log, SRC-MEM, Custom)，最多可支持2500個點的程序變化輸出。

       在設備保護上，GSM-20H10提供了OVP/OTP保護模式。在OVP的設計上，允許使用者自定義OVP的范圍；而OTP的保護則可有效防止在測試過程中因溫度偏移造成的誤差。

       在接口部分，本產品支持標準的SCPI指令，提供RS-232C、USBTMC、LAN、GPIB (選配)等接口，以滿足用戶不同的接口需求。

       主要功能：

       四象限電源(Source)

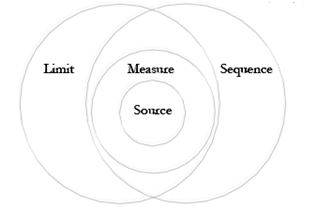

       GSM-20H10作為常規電源，具有自動CC/CV轉換功能。可以設定為電壓源或電流源，配置電壓測量、電流測量、顯示位數、數據采樣周期、電源狀態、OVP等參數。電壓和電流測量設置以及實際電壓/電流回讀值顯示在LCD上。V/I測量、限值測量、序列輸出和觸發功能均是在電源的基礎上延伸出的，其關系如下圖：

       測量功能(Measure)

       GSM-20H10可以當做電壓表V/電流表I和電阻表Ω來用，測量外部的電壓/電流值，以及電阻的阻值。測量功能還可以通過內置的數學函數實現五種運算功能：功率（Power）、電阻偏移補償（CompOhms）、變阻器（VarAlpha）、電壓系數（Vcoeff）、偏差百分比（DEV），相關的參數設定可通過前面板按鍵設置并顯示在LCD上。

       限值功能(Limit)

       GSM-20H10有三種類型的限制：合規性限制（Cmpl）、粗略限制（Coarse limits）和精細限制（Fine limits），并總結了兩種操作模式：分級（Grading）和排序（Sorting）。通過（PASS）/不通過（FAIL）條件進行分級和排序模式。

       序列功能(Sequence)

       GSM-20H10有四種基本掃描類型：線性掃描（Stair）、對數掃描（Log）、自定義掃描（Custom）和源內存掃描（SRC-MEM）

       觸發功能

       GSM-20H10觸發器模型由兩層（Arm層和Triger觸發器層）組成，具有通用性。可編程計數器允許重復操作，各種輸入和輸出觸發選項可用于在源表和其他儀器之間（通過觸發鏈接）提供源測量同步。

       遠程控制

       為了滿足客戶的各種需求，GSM-20H10提供了RS-232、USB（TMC）、GPIB和LAN等遠程控制端口。

       外部 I/O

       GSM-20H10為客戶提供外部控制信號。

版權聲明：本資料屬于北京海洋興業科技股份有限公司所有，如需轉載，請注明出處！。
