3282功率因素RLC負載
品牌：臺灣博計/Prodigit
查看產品資料
訪問技術支持- 簡介：3282內建2種PF（功率因素）測試模式，一種為整流負載模式（RectifiedLoad也就是CF>√2），另一種為電感性/電容性模式（LorCLoad也就是CF=√2）。
-
概述
-
訂貨信息
-
資料庫
-
相關產品
為何需要RLC負載?
對于UPS（不斷電電源）或Inverter（逆變器）的輸出連接到一般家用電器或工業電器設備，如具有馬達的電扇、壓縮機的冷氣機、電冰箱等具有的電感性或電容負載，此時電器設備的負載電流會落后或超前電壓，導致電能會回饋到UPS或Inverter的輸出端，可能造成輸出不穩定或損壞。
3282RLC功率因素交流負載能對家庭與工業電器的功率因素負載都能執行實際RLC負載模擬，也能夠?qū)μ?yáng)能逆變器、電動車逆變器V2G及儲能裝置的并網功能提供了RLC反孤島測試，3282單機280V/18.75A容量可達1875W/3700VAmax，只要將各種電器設備及逆變器的負載參數輸入到3282RLCLoad，待驗證的Inverter/UPS交流電源輸出連接到3282交流負載，就能夠?qū)τ陔姼行?電容性功率因素負載的各種電器設備進行模擬測試。
3282如何實現RLC負載?

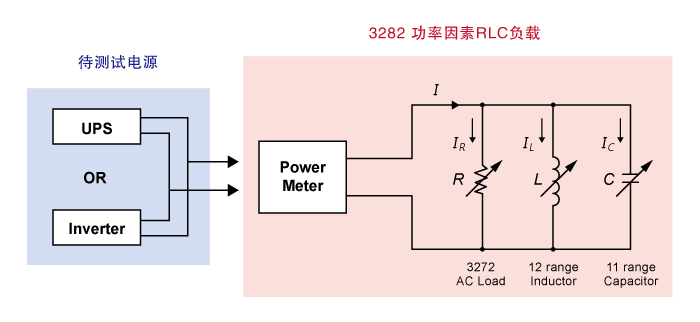

3282功率因素RLC負載是由3270系列ACLoad的3272再增加電感L及電容C所組成，其中R是3272的交流電子負載中的定電阻或定電流負載（電流與電壓同相位），L及C各包含高達12檔電感及11檔電容，電感及電容都是被動元件所組成，具有受環境溫度影響小電流穩定度高，整機可以面板操作或透過各式介面進行操控。

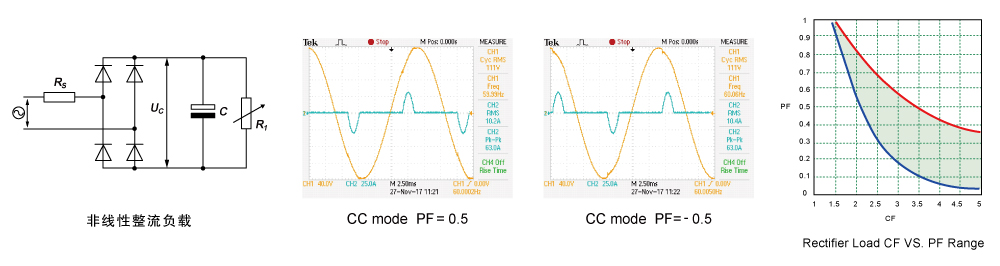

3282內建2種PF（功率因素）測試模式，一種為整流負載模式（RectifiedLoad也就是CF>√2），整流性負載是兩象限的負載，分別工作在第一與第三象限，整流性負載CrestFactor峰值因素范圍：1.414~5.0,功率因素范圍為圖RectifiedLoadVS.PFRange所示。

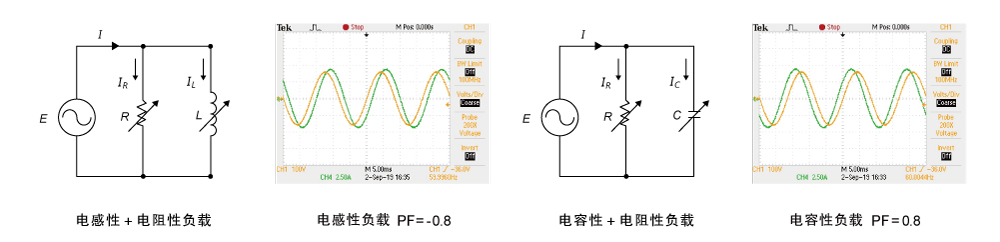

另一種為電感性/電容性模式（LorCLoad也就是CF=√2），電感電容性負載是四象限的負載，除了電阻性會工作在第一與第三象限外，電感電容性也會在第二及第四象限工作，儲存在L或C上的電能會回饋到UPS或Inverter的輸出，若UPS或Inverter沒有適當處里L(fēng)或C電能回饋就可能造成UPS或Inverter輸出不穩定或故障。
3282在L/C的PF測試模式下，使用者只要輸入所需電流及PF值，3282內建的高速控制器即可依設定值呈現出RLC負載所需電流及PF數值，電感性/電容性負載的功率因素范圍最大為0~1超前或落后。
產品特點：
1、四個電表可同時顯示電壓值（Vrms,Vpeak,Vmax.,Vmin）、電流值（Irms,Ipeak,Imax.,Imin.）、瓦特值、伏安值（VA）、頻率值、峰值因素、功率因素、電壓失真度（VTHD,VH）、電流失真度（ITHD,IH）等。
交/直流負載具有定電流、線性定電流、定電阻、定電壓、定功率等工作模式，皆可以再加上電感性或電容性負載。
2、內建測試模式包括UPSEfficiency、PVInverterEfficiency、UPSBack-uptime、BatteryDischargetime、UPStransfertime、Fuse/BreakerTrip/Non-Trip、短路模擬、OCP、OPP、PF、INRUS(Inrush)、SURGE等測試模式。
3、在測試模式下具備Turbomode（倍增模式）能力，可以在1秒內承受多達2倍電流（37.5A）與功率（37.5KW）的電子負載，最適合Fuse/Breaker及交流電源的短路、OCP、OPP測試，還具備時間量測功能，可顯示電池、UPS、保險絲和斷路器等測試的動作反應時間。
4、內建Master/Slave同步控制能力，高達八臺的并聯最高可達15KW/15KVAR及三相△或Y的負載，除了Master/Slave外也可以個別單機并聯連接來擴充功率規格，功率規格可以依需要再增加。
5、支援帶載開機；先設定LoadON便可支持帶載開機，逆變器或不斷電電源等UUT開機時便直接帶著所設定負載電流開機，用來驗證Inverter連接電器時啟動是否穩定。
6、支援抽載與卸載角度控制；吃載卸載角度控制，0-359度全范圍都可設定，用來驗證實際電器插拔時，Inverter輸出電壓暫態反應是否穩定，Overshoot/Undershoot是否在容許范圍內。
7、支援正半周或負半周抽載；用來驗證實際電器只有正半周或負半周負載電流時，Inverter輸出電壓是否維持穩定。
8、支援SCR/TRIAC的電流調變波形，90度Trailingedge及LeadingEdge。
9、支援電源供應器于開機時之電容性負載（InrushCurrent）與運行中負載突然接入（HotPlug-in）時的瞬間電流（SurgeCurrent）測試。
10、頻率范圍:DC,40~70Hz
11、過電壓警示、過電流、過功率、過溫度保護。
12、GPIB、RS-232、USB、LAN控制介面。
13、最齊全的量測功能
3282功率因素RLC負載內建16位元A/D及DSP等精準的量測電路，提供了精確的量測值，量測項目共有電壓均方根值（Vrms）、電流均方根值（Arms）、瓦特值（Watt）、伏安（VA）、波峰因素（CF）、功率因素（PF）、總諧波失真率（THD）、電壓總諧波失真率（VTHD）、電流總諧波失真率（ITHD）、峰值電流（Ipeak）、電流最大值（Amax）、電流最小值（Amin）、電壓最大值（Vmax）、電壓最小值（Vmin）。
除了這些量測功能外，亦提供了時間量測，產品如UPS、保險絲及斷路器等的跳脫或熔斷時間及Off-lineUPS的轉換時間（Transfertime）。
