NGP800系列可編程直流電源
品牌：德國羅德與施瓦茨/R&S
查看產品資料
訪問技術支持- 簡介：含5個型號，該款電源具有完備的靈活性、功能性、安全性和連接性。電壓高達250V、電流高達80A、功率高達800W。
-
概述
-
訂貨信息
-
資料庫
-
相關產品

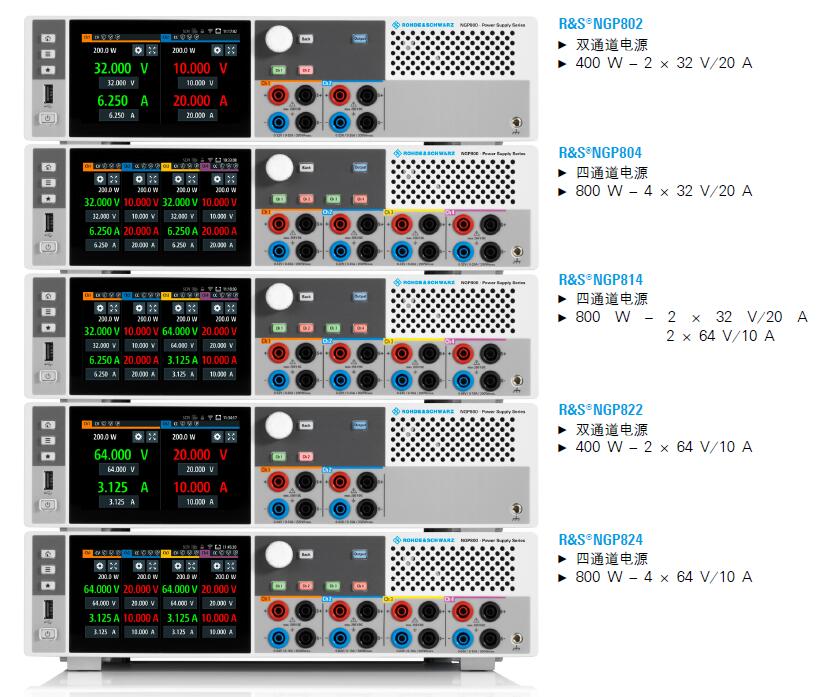

NGP800直流電源系列共有五種不同型號，功率為400W或800W，可在多種操作條件下提供最大功率。該電源系列具有兩個或四個200W輸出通道，每個通道的輸出電壓或電流可達64V或20A。輸出通道電力等同且電位隔離，可串聯以提供最高250V電壓，或并聯以提供最高80A電流。
NGP800電源系列有助于輕松同步輸出通道、執行波形測試和記錄數據以進行深入分析。
直觀化的操作概念結合大觸摸屏，可讓用戶更快地輸入數值并實時顯示統計數據。
所有NGP800電源均包含遠程感應終端、USB接口和LAN接口。用戶也可以選擇安裝GPIB、數字觸發I/O、模擬輸入和WLAN接口，使這些電源成為適用于工作臺或自動測試系統的強大儀器。
產品特點：
出色的靈活性
? 5"高分辨率觸摸屏
高分辨率大觸摸屏確保操作簡單。快速瀏覽菜單，訪問所有功能和設置。使用虛擬鍵盤取代旋鈕操作，輸入數值更加快捷。主頁屏幕清楚展示所有通道。用戶可以選擇任一通道，以獲得更加詳細的視圖并包含多種附加信息，例如各類統計數據和指示設置保護或特殊功能狀態的圖標。
? 靈活的功率組合
在多種操作條件下獲得最大功率。這款電源系列不同于單量程電源，每個通道的整體功率限制為 200 W，用戶可以在此范圍內生成不同的電壓和電流組合。
? 單機提供多達四個電源
單機可為至多四臺被測設備提供電源，節約成本，并可節省工作臺或機架空間。每個輸出通道均完全隔離且浮地。
所有輸出通道均可在恒定電壓 (CV) 或恒定電流 (CC) 模式下運行，并帶有自動交叉和模式指示。
一個單獨的輸出按鈕可用于同步開啟或關閉所有通道。對于僅啟用一個電壓軌時可能受損的電路，這一特性非常重要。用戶可使用各個通道按鈕選擇希望操作的通道。
? 并聯和串聯操作
如果應用需要更大的電壓或電流，用戶只需將輸出通道串聯或并聯，即可獲得高達250 V 的電壓 (NGP824) 或 80 A的電流 (NGP804)，進而實現夢寐以求的操作靈活性。跟蹤功能可用于同時調整所有選定通道的電壓和電流。
卓越的功能性
? 斜坡功能
為了控制浪涌電流，部分測試裝置需要確保電壓持續上升而不是急速增加。借助EasyRamp 功能，可在 10 ms 到 60 s時間內持續增加輸出電壓。
? 輸出延遲
以一定的延遲單獨開啟每個通道，以滿足使用多個電源并需要特定上電序列的先進微控制器的要求。
? 任意功能
在設計過程的早期階段模擬電源子系統的正常行為，并模擬電源問題以驗證被測設備設計。
QuickArb 功能可用于生成隨時間變化的電壓和電流序列，且駐留時間低至 1 ms。至多可將八個子組文件加載到一個序列中以創建復雜模式。
? 遠程感應
通過遠程感應直接在被測設備輸入終端而非電源輸出終端調節輸出電壓，進而改善電壓調節特性。
四線遠程感應功能可補償電源引線上的電壓降， 特別是在大電流應用中。R&S.NGP800 電源在前/后終端為每個輸出通道提供感應連接。
? 內置測量
電源內置測量功能，因此無需使用外部萬用表，簡化了裝置。在64V和20A的完整輸出范圍內，每個輸出通道的獨立電壓表和電流表的分辨率分別為1mV和0.5mA。
綜合統計可顯示功率、電壓、電流以及能量計的最小值、最大值和平均值。
? 數據記錄
分析電源行為或優化功耗時，記錄數據是進行長期監測、檢查測試裝置和重復測試條件的關鍵。
NGP800 電源可同時記錄一段時間內所有輸出通道的電壓和電流測量。用戶可以輕松地將帶有時間戳的數據導出為.CSV 文件以進行報告和文檔記錄。
一流的安全性
? 保護功能
? 安全限值
? 安全的操作環境
優異的連接性
? 數字遠程控制
? 數字觸發I/O
? 模擬輸入
