準確的測量從高品質的設計開始！
●寬頻帶的穩定測量

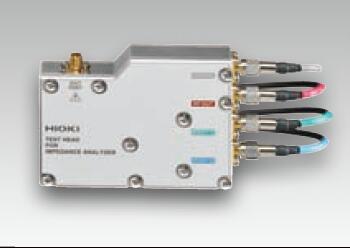

 | 為了實現良好的頻率特性，將基本原理忠實地應用在各回路、基板的組件、外殼結構等并貫徹落實。此外通過數值分析和周密的驗證將內部基板式樣的形狀以及屏蔽結構調整成最適用的狀態，從而實現100kHz~3GHz良好的頻率特性，這些技術精華都濃縮于這臺小巧的機身之中。關于測試頭的測量端口，為了提高寬頻帶的測量精度，優化了微波連接器中脫卸再現性，采用頻率范圍更廣的3.5mm連接器。 |
●將高穩定性測量變為可能的主機測量部分
 | 測量部分采用高分辨率A/D變頻器。通過控制輸入信號的電平和頻率最大限度的充分利用A/D變頻器的動態量程，實現寬阻抗測量范圍以及低偏差測量。配置與模擬回路的補償FPGA，配備了最適合回路的數字濾波器消除干擾。此外，主要FPGA是通過將64位浮動點運算進行多段傳輸，以減少誤差實現高速運算處理。致力于測量的穩定性和高速化。 |
●大型固定保護板提供更高性能
 | 各部分均采用貼合基板上的式樣和IC形狀的固定保護板，減少內部相互接觸。此外，對于外部輻射的降低和抗干擾性能提高等方面，在機身做到最輕量級別的同時也滿足EMC的高標準。 |
產品特點：
● 可穩定測量高達3GHz的阻抗
● 準確的測量從高品質的設計開始
● 高速·穩定測量
● 節省一半空間的小巧尺寸
● 根據頻率有5個型號可供選擇
● 2種模式測量
● 用于智能的測量和分析
● 保證正確測量的功能
● 豐富的接口
簡明技術參數：（詳細查看資料）
| 阻抗分析儀 IM7580A | |
圖為：IM7581 | 測量頻率 1 MHz～300 MHz 測量范圍 L： 0.0531 nH～2.65 μH C： 0.107 pF～5.30 nF(根據測量頻率而定) 測量信號電平 -40.0 dBm～+7.0 dBm 基本精度 Z：0.72% 讀數. θ：0.41° |
| 阻抗分析儀 IM7581 | |
| 測量頻率 100 kHz～300 MHz 測量范圍 L： 160 nH～7.95 mH C： 319 pF～15.9 μF(根據測量頻率而定) 測量信號電平 -40.0 dBm～+7.0 dBm 基本精度 Z：0.72% 讀數. θ: 0.41° | |
| 阻抗分析儀 IM7583 | |
圖為：IM7585 | 測量頻率 1 MHz～600 MHz 測量范圍 L： 0.0266 nH～1.32 μH C： 0.0531 pF～2.65 nF(根據測量頻率而定) 測量信號電平 -40.0 dBm～+1.0 dBm 基本精度 Z：0.65% 讀數. θ: 0.38° |
| 阻抗分析儀 IM7585 | |
| 測量頻率 1 MHz～1.3 GHz 測量范圍 L： 0.0123 nH～612 nH C： 0.0245 pF～1.22 nF(根據測量頻率而定) 測量信號電平 -40.0 dBm～+1.0 dBm 基本精度 Z：0.65% 讀數. θ: 0.38° | |
| 阻抗分析儀 IM7587 | |
| 測量頻率 1 MkHz～300 GHz 測量范圍 L： 0.0053 nH～0.795 mH C： 0.011 pF～15.9 μF(根據測量頻率而定) 測量信號電平 -40.0 dBm～+1.0 dBm 基本精度 Z：0.65% 讀數. θ: 0.38° |
