DAQ6510是一種精密的數據采集和記錄系統，它追求極簡主義，與許多獨立式解決方案中常見的復雜配置和控制相比，把簡單推向了極致。大型5英寸(12.7cm)多觸點顯示器可以引導用戶完成測試設置、數據查看和分析，不再像許多應用那樣必需使用電腦和定制軟件。如果您更愿意使用電腦或要求使用電腦，那么可以使用一套完整的IVI和Labview驅動程序和吉時利KickStart儀器控制軟件，幫助您實現任何應用。
通過采用吉時利最新的6位半數字萬用表技術，您將獲得更高的準確度、更多的功能、更快的速度。它包括兩年準確度指標，確保關鍵測量一直是準確的，并全面可溯源。
通過選配的12個插入開關和控制模塊及兩個模塊插槽，您可以構建測試系統，在一個復用配置中測量或控制最多80個被測器件(DUTs)。通過兩個6×8矩陣模塊、總計96個交點，DAQ6510可以測試一個或多個IC。對大容量生產測試，您可以選擇固態復用器模塊，最大限度地提高吞吐量，其支持800通道/秒的掃描速度，與固定壽命的機電繼電器相比，最大限度地縮短了中斷時間。許多模塊有冷結補償，有溫度基準，使用熱電偶在環境測試期間監測器件，支持HALT和HASS加速壽命測試。通過RF模塊，您甚至可以測試來自無線器件的信號，該模塊的最大開關頻率高達3.5GHz。
主要特點：

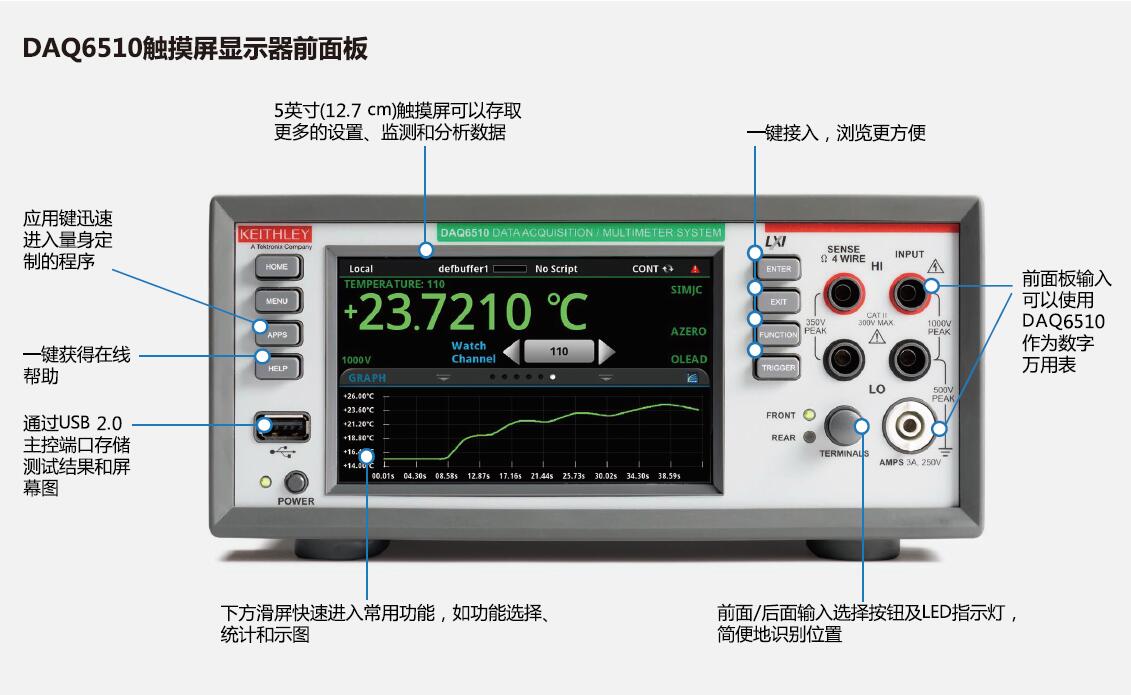

●大型5英寸(12.7cm)多觸點容性觸摸屏，支持圖形顯示
●指明了兩年指標的全功能可溯源6位半萬用表，基本準確度0.0025%DCV(1V,10V范圍)

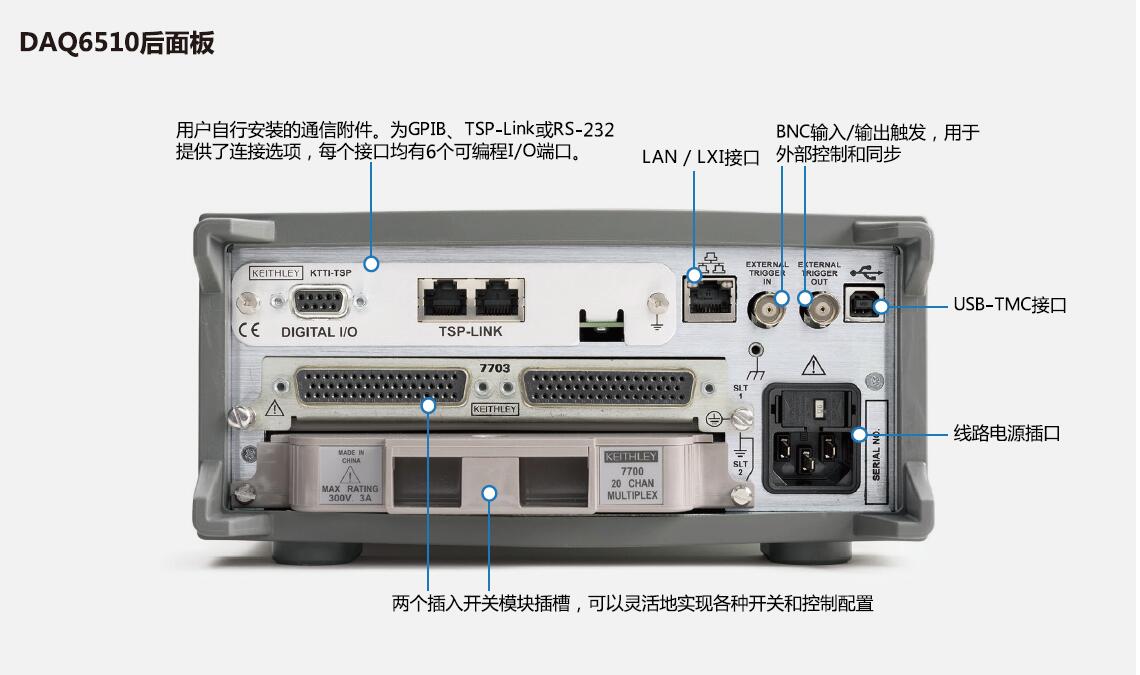

●標配LAN/LXI和USB-TMC通信接口
●選配接口有GPIB、RS-232和TSP-Link?技術
●12種不同的開關、RF和控制模塊，在一個測試設置可以連接最多80個被測器件
●最多80條2極通道熱電偶、RTD或熱電阻器溫度測量
●固態繼電器模塊，掃描速度高達800通道/秒
●前面板插孔，用于獨立式DMM操作
●KickStart免代碼儀器控制軟件，帶數據采集和記錄應用
●三年保修

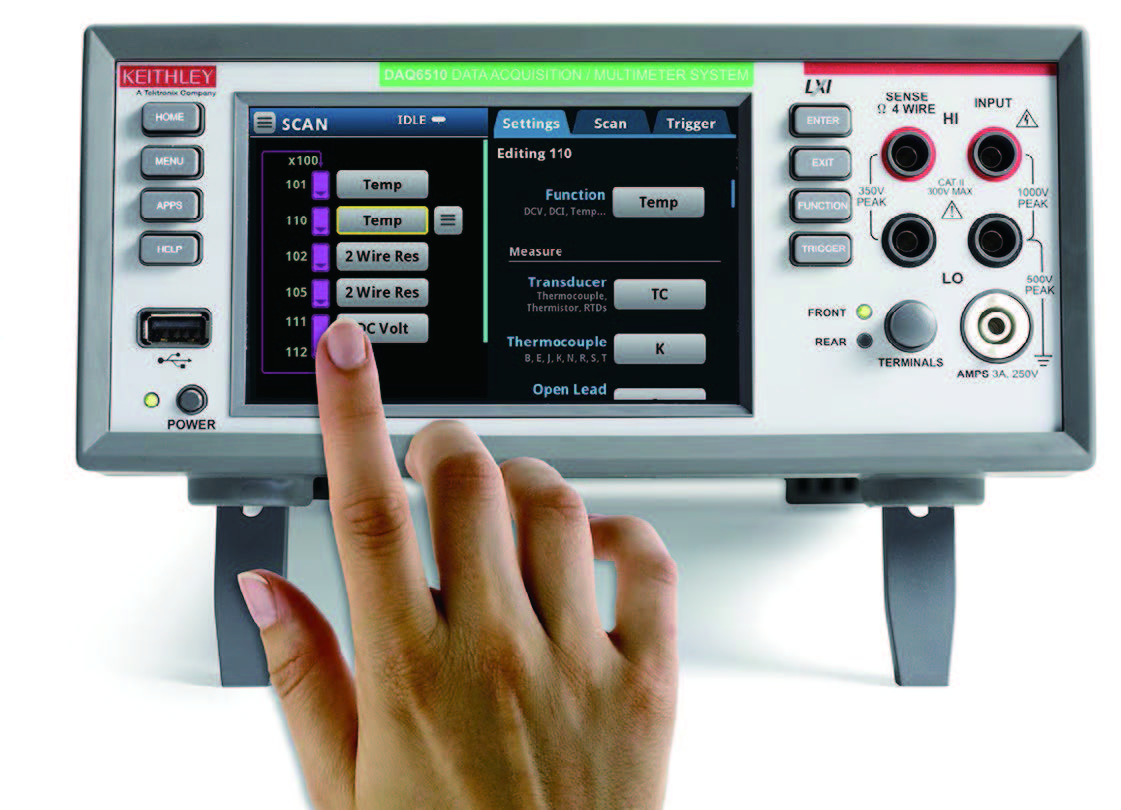

在幾分鐘內查看、執行和調試測試設置
您可以從一個設置屏幕中建立測試序列，確定要求的測量。
首先，選擇要使用的通道。然后把一項測量功能指配給一條通道或一組通道。然后，如果要求多次掃描，確定測量和掃描之間的時間間隔，這是運行測試所需的一套最低參數。還有其他選配參數，可以調整測量和開關，滿足特定應用。其中一個選項允許為每條通道創建一個名字，從而可以簡便地識別通道。所有這些都從兩個菜單中進行，在一個屏幕上查看每條通道怎樣配置。觸摸屏圖形顯示器顯示了通道設置及為每條通道編程的測量。如果想在設置過程中測試通道，可以在設置屏幕上手動關閉通道。該通道上的測量顯示在關閉的通道旁邊。這樣就可以在設置過程中檢驗通道性能，或在測量超出預計范圍時進行調試，然后再執行測試。

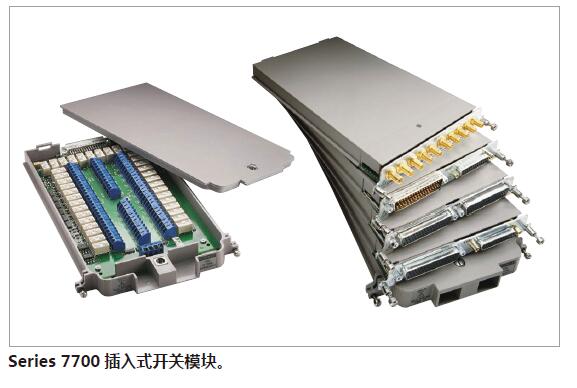

全面的插入開關模塊陣列，最大限度地提高測試范圍
有12 個插入式開關模塊可供選擇，提供了各種功能，來構建DAQ6510 測試系統。您可以選擇多個高密度40 通道復用器模塊、一個6×8 矩陣模塊及多個帶有數字I/O 和模擬輸出的復用器模塊。還可以選擇一個控制模塊及兩個帶寬為2 GHz 和3.5 GHz的RF 模塊。這樣，DAQ6510 及12 個開關模塊提供了巨大的靈活性，可以構建各種各樣的數據采集或測試系統。
這些通道可以配置給任何DMM 測量。例如，可以使用熱電偶在環境艙中測量器件的溫度，這種應用可以使用插入式開關模塊，為熱電偶測量提供自動冷端補償。可以使用兩個開關模塊測量最多80 個器件。除測量溫度外，還可以測量其他參數。低頻率多極開關模塊可以測量電壓、2 線和4 線電阻和頻率。此外，兩個模塊擁有電流測量通道。
