9923負載電流波形產生器
品牌：臺灣博計/Prodigit
查看產品資料
訪問技術支持- 簡介：9923負載電流波形產生器可以安裝的直流電子負載，包括3300F、3305F、3302F機框上或3350F、3360F、33500F、34000A、36000A系列高功率電子負載上。
-
概述
-
訂貨信息
-
資料庫
-
相關產品
博計開發的Model 9923電流波形產生器是提供電池放電測試的實際放電 電流波形的模擬。
現在市場上，以電池為電源的應用已經相當多元，咨詢產品應用方面如： 手機、平板、筆電等，在動力應用方面如電動自行車、電動機車、電動汽車等 。
由于上述產品在實際運作時，電池的輸出電流是隨著產品的操作而改變， 為了評估電池的壽命容量、可以使用時間及相關特性，用實際電池在一般情況 下或最惡劣情況下的負載電流波形來測試電池是實際且合理的做法。
對于如何將不過規則的負載電流波形導入到電子負載來模擬實際的電流波 形，可以用下述兩種方法來達成。
首先是使用示波器搭配電流測量裝置（如電流探頭）、分流器將實際電池 放電的電流波形記錄起來，再下來就依據所記錄的電流波形來進行模擬重現：
1、使用市場上任意波形發生器，用人工手動方式來編輯負載電流波形。
2、將示波器所記錄的電池放電電流波形經過適當處理后直接下載到任意 波形發生器中。
博計的9223負載電流波形產生器安裝在博計全系列具有模擬輸入的直流電 子負載上便可以執行，用人工編輯或用示波器波形下載的方法來產品模擬的負 載電流波形。
9923負載電流波形產生器可以安裝的直流電子負載，包括3300F、3305F、3302F機框上或3350F、3360F、33500F、34000A、36000A系列高功率電 子負載上。
9923需搭配隨機所附的PC應用軟件來進行波形編輯，示波器波形下載及 導入9923等操作。

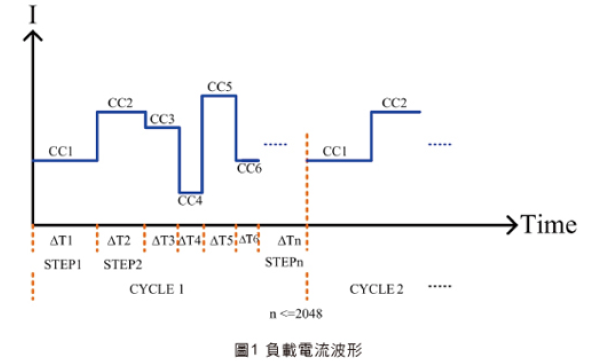

Model 9923電流波形產生器具有高達2048組序列輸出電壓與高達9999次循環的功能，搭配應用軟件可產品負載電流波形的電壓，將此電壓連接至電子負載的模擬輸入端即可使電子負載依9923所編輯的電流波形的吃載，吃載電流范例如圖1，9923規格如表1，9923輸入10V等于電子負載的最大電流值，輸入5V等于電子負載1/2的電流規格，以此類推。
