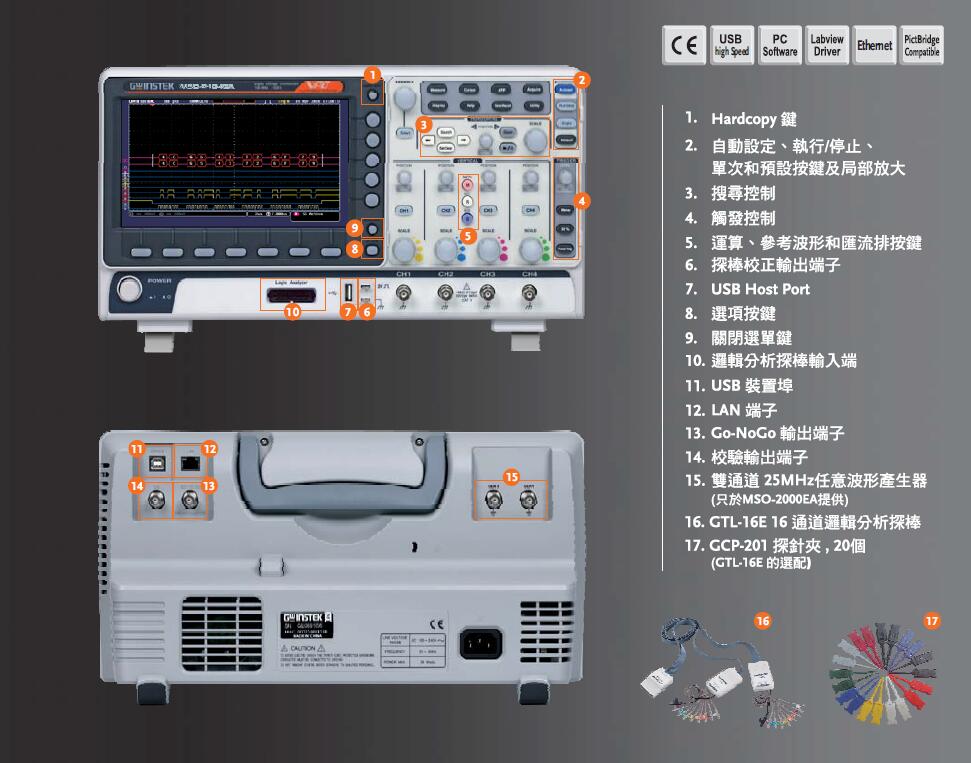

MSO-2000系列混合信號示波器
品牌：固緯電子/GWINSTEK
查看產品資料
訪問技術支持- 簡介：200/100/70MHz頻寬選擇，2或4通道， MSO-2000E 具備16通道邏輯分析儀功能，每通道1GSa/s實時取樣率(2通道機種)；最高1GSa/s實時取樣率(4通道機種)。
-
概述
-
訂貨信息
-
資料庫
-
相關產品
MSO-2000 系列產品，其硬件架構是基于GDS-2000E上所發展而來。新增的型號包含MSO-2000E 與MSO-2000EA。MSO-2000E 系列內建了16通道邏輯分析儀；MSO-2000EA 除了16通道邏輯分析儀以外，也提供雙通道25MHz 任意波形產生器。
MSO-2000E的16通道邏輯分析儀，存儲器深度為每通道10Mpts；可擷取更多更長的數字信號并清楚地顯示信號的變化。標準配備總線觸發與譯碼包含I2C ,SPI ,UART(RS232/422/485) 與汽車通訊常用的CAN與LIN總線。串列總線的波形可實時被觸發與譯碼;透過搜尋功能，可實時找到要分析與除錯的信號。MSO-2000為混合信號示波器，具備了模擬與數字同時顯示的特點，對于異常的數字信號可以同時觀看模擬波形的狀態，可以更清楚辨別異常發生的原因。MSO-2000E上的數字通道具有高的信號靈敏度， ±250 mV為最小輸入電壓擺動(Minimum input swing)，代表最小可驅動的電壓極低。 使用者可透過混合信號示波器，進行模擬/數字信號的分析與除錯。可檢視與分析與時間相關的模擬與數字信號。MSO-2000E 以入門款的價格，提供了完整的分析與除錯的工具。
MSO-2000EA 部分，另增加內建雙通道25MHz任意波形產生器并且具備調變功能。垂直分辨率高達14 bits; 取樣率高達200MSa/s；輸出信號含有五種標準波形(Sine, Square, Pulse, Ramp, DC, Noise) 及可編輯的7種波形(Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac)；并可產生AM/FM/FSK 調變波形與掃頻(Sweep )功能。搭配易于操作的人機界面，是教學與電路模擬測試等應用的絕佳選擇。
產品特點：
? 200/100/70MHz頻寬選擇；2或4通道
? MSO-2000E 具備16通道邏輯分析儀功能
? MSO-2000EA 具備16通道邏輯分析儀功能與雙通道25MHz任意波形信號產生器
? 每通道1GSa/s實時取樣率(2通道機種)；最高1GSa/s實時取樣率(4通道機種)
? 標準10M最大存儲器深度及VPO波形顯示技術
? 波形更新率高達 120,000 次/秒
? 8 " WVGA TFT LCD 顯示
? 最高1M點的FFT，提供更高的頻域分辨率量測
? 高通及低通數字濾波器功能
? 29,000分段存儲器及波形搜尋功能
