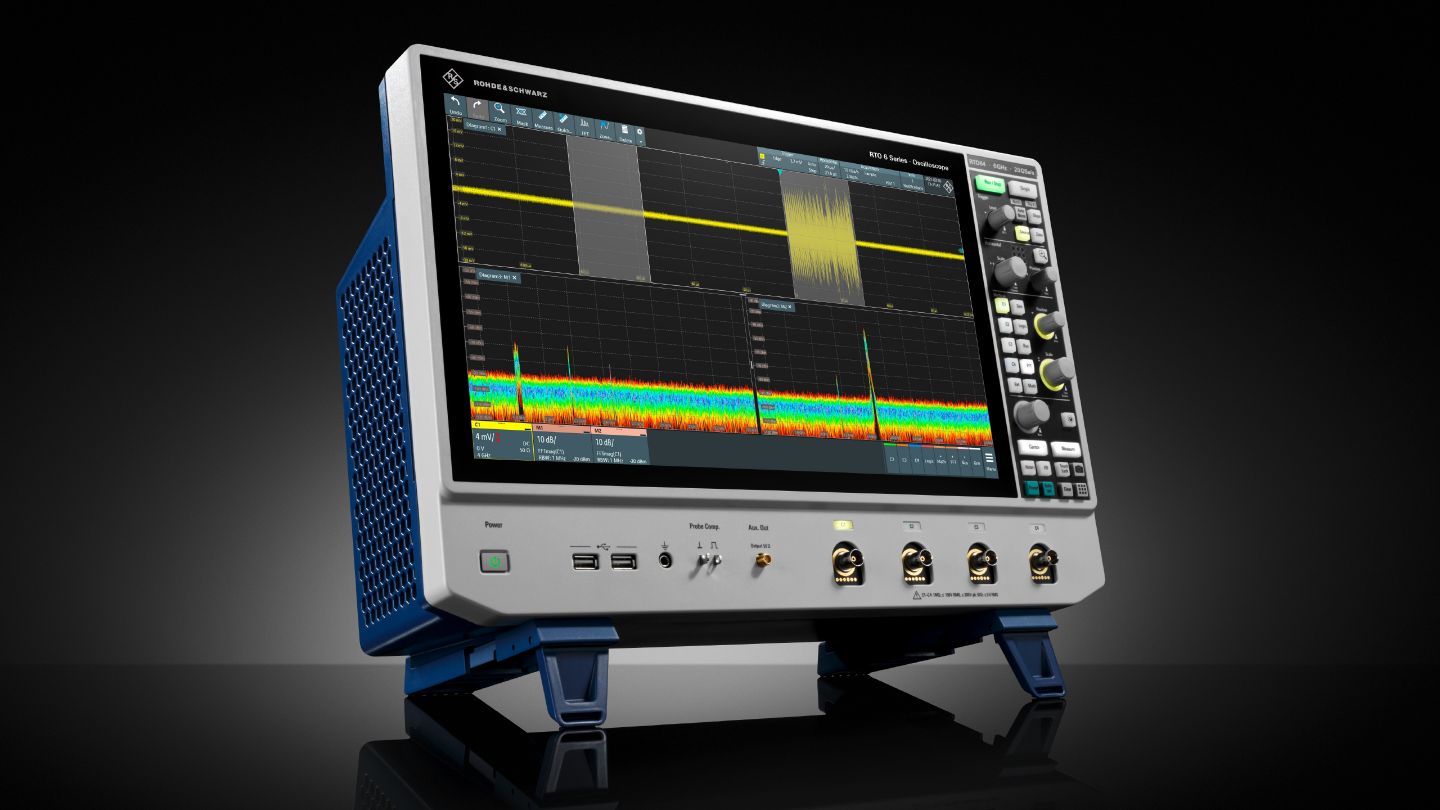

羅德與施瓦茨推出全新RTO6示波器，提升易用性及性能，使洞察信號“觸”手可及
擁有全新設計和全面交互體驗的羅德與施瓦茨新一代數字示波器RTO6在德國慕尼黑隆重發布。該產品在上一代RTO2000系列示波器架構的基礎上，使用更大的15.6英寸全高清觸摸屏，并為用戶帶來全新用戶界面，采用專用的ASIC保證出色的信號保真度，獨特而強大的數字觸發系統和響應迅速的長存儲深度，完美解決了用戶操作易用性與快速、精準、可靠解決用戶遇到的復雜測試難題之間的平衡，讓測試“觸”手可及。
2021年7月1日，羅德與施瓦茨（以下簡稱“R&S公司”）宣布推出下一代RTO 6GHz帶寬示波器。新產品將其備受贊譽的RTO系列產品提升到新的水平。全新RTO6數字示波器支持從600 MHz到6 GHz的6種帶寬，采樣率高達20Gsample/s。
RTO6作為一種完全集成了時域和頻域測試以及協議和邏輯分析的解決方案，可以為所有行業的設計工程師提供支持。該儀器擁有高波形捕獲率、出色的信號保真度、獨特而強大的數字觸發系統和響應迅速的長存儲深度。
亮點一：改進的易用性讓用戶獲得即時洞察能力
在開發這款全新的RTO6示波器時，R&S的工程師專注于強化示波器的日常易用性。新設計的15.6 英寸的全高清屏幕，具有易于使用的觸摸功能和重新設計的前端面板，使測試工程師能夠快速對測量進行設置。更大的屏幕讓波形顯示區域最大化，并且能使用久經考驗的R&S智能網格功能將信號拖放到屏幕的不同區域。只需輕按一下，即可通過應用程序控制中心來訪問示波器的所有應用程序。
亮點二：最先進的技術指標讓用戶深入掌握信息
RTO6的開發人員采用了專用的ASIC，這一架構可以優化信號處理，提供最高每秒100萬次波形捕獲率。這使用戶能可靠地檢測到偶發的信號故障。
低噪聲前端和具有極小線性誤差的單核ADC，可實現出色的信號完整性，包括65 dBc的無雜散動態范圍 (SFDR) 和出色的 9.4有效位指標 (ENOB)。這讓用戶能以最高精度捕獲所有信號細節。
此外，RTO6還具有多種功能，可為用戶快速提供測試結果。用戶通過簡單的觸摸手勢設置模板測試，從而能在規定的條件內輕松識別異常信號。
亮點三：提供快速準確結果的萬能工具
RTO6系列含有90多種測量功能，包括幅度和時間測量、抖動、眼圖、直方圖和頻譜測量。因此，RTO6也能涵蓋多種應用，從EMI調試和頻譜分析到汽車以太網測試和串行總線分析，以及功率電子測試和數字設計。
此外，R&S還提供多種用于復雜測量的基于特定應用的軟件選項，用戶在購買儀器后可根據測試需求的變化來使用密鑰解鎖這些軟件。這些選件包括串行協議的觸發和解碼、高速數字接口的自動化一致性測試、抖動分析和功率分析，以及頻譜、功率、TDR/TDT 和矢量信號分析。
亮點四：超過十年的示波器創新經驗
2010年，以射頻測試解決方案而聞名的R&S公司推出了第一代RTO，將業務擴展到了時域領域。R&S逐步將示波器產品組合發展為8個系列，涵蓋從入門級到高性能范圍。
