碼型發生器應用于數碼管與液晶調試

　　碼型發生器可以根據測試需要，設置輸出特定編碼信號，驅動電路運行。如用于數碼管、LM1602/12864 液晶等調試。下面以共陰四位八段數碼管（LN3461AS）為例，通過MI1062 碼形發生功能，使之顯示出“ 0123”和“ 4567”，更換時間間隔設置為1s。

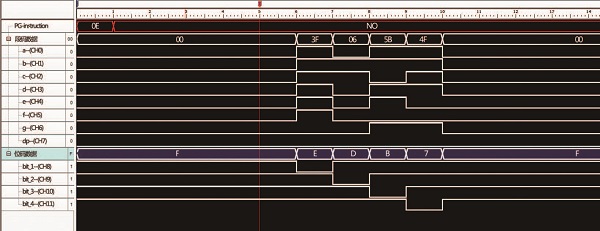

　　1、打開碼型發生器，然后建立如下圖所示的段碼與位選數據線的定義（要與硬件連接相對應）。沒有顯示數碼管的“小數點”，所以將“dp”數據線的數據始終設為低電位。

　　碼型發生器

　　2、設置系統參數，設置內部時鐘頻率599.9Hz，輸出電平選擇3.3V，如下圖所示。

　　時鐘信號

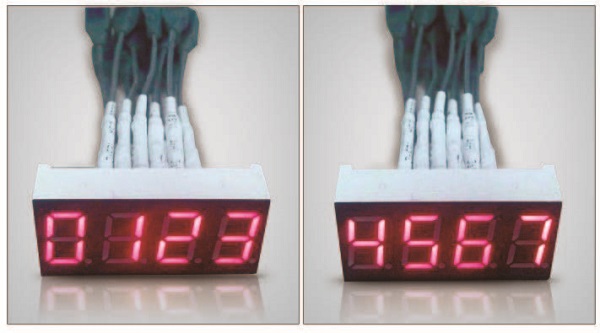

　　3、點擊下載運行鍵，將會出現如下圖所示的現象。

　　數碼管測試
