羅德NGU源測量單元新品上市，頂級供電設備
NGU源測量單元(SMU)以其精度極高和負載恢復時間快速，可以出色的應對嚴苛應用。其特殊的電流表設計可用于同時精確測量從nA級到A級的耗用電流，無需進行多次掃描測量。儀器的快速恢復功能使其能夠應對負載的快速變化，例如移動通信設備從睡眠模式切換為發射模式。高速數據采集功能支持以2μs的分辨率檢測每個細節。NGU源測量單元采用雙象限或四象限架構，可以用作源端和吸收端。

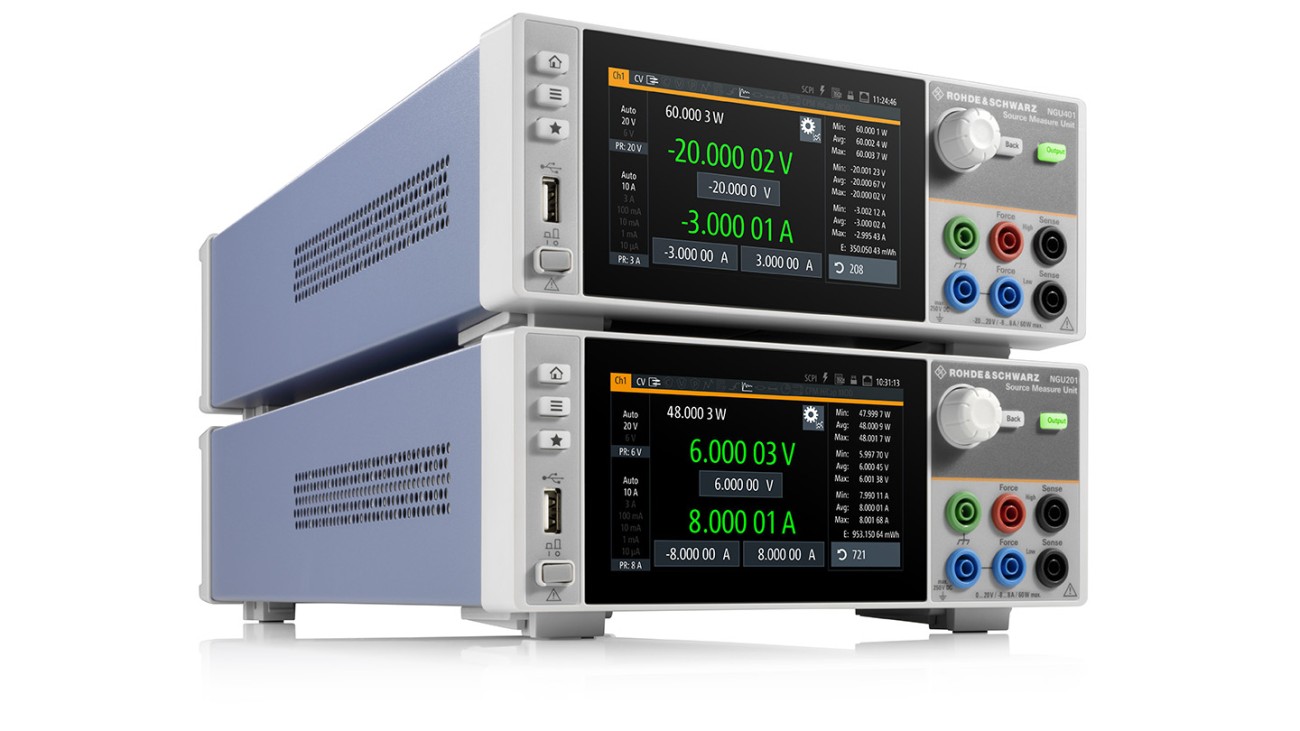

NGU401源測量單元系列中包含兩象限NGU201和四象限NGU401，提供最多60W的輸出/吸收功率。
NGU201源測量單元是無線通信測試的專家。它是為60W一下電池供電設備的電池漏極分析設計的，如手機、平板電腦和物聯網設備等。此外，由于其可調節的輸出阻抗和可選的電池模擬工具，它可以用于電池測試和模擬。
NGU401源測量單元是半導體測試的專家。它是為跨越許多不同行業和許多不同的測試設備的通用應用而設計的。NGU401源測量單元可作為雙極電源或雙極電子負載。
優勢及關鍵性能：
雙四象限：作為源端和吸收端
這些源測量單元的兩象限/四象限架構允許它們同時作為源端和吸收端，并模擬電池或負載。一旦外部施加的電壓超過設定的標稱電壓，SMU就會自動從源模式切換到吸收模式。憑借其四象限架構，NGU401可以提供正或負電壓或電流，并可以作為兩個極性的源端和吸收端。
高速數據采集
NGU源測量單元提供快速日志功能，以采集電壓和電流的測量結果。這些數據可以存儲在外部USB存儲設備上，也可以通過USB或LAN傳輸?shù)酵獠縋C。當采集速率可達500kSample/s時，每2μs就有電壓和電流結果。由于這個快速日志功能，即便是其他速度較慢的儀器發現不到的微秒范圍內的尖峰NGU也可以準確采集。
高電容模式
在典型的測量配置中，DUT的輸入處經常有電容。當通過引線連接電源時，會導致引線和電容之間形成的低通現象。使用高電容模式，NGU源測量單元補償電容，并直接顯示DUT的電流值。
電壓優先和電流優先模式
配置和調節輸出電壓（恒壓模式）是電源的標準應用。大多數電源也可以使用恒流模式下，其中限流確保只有配置的電流才能通過。然而，這些設備沒有優化快速限流。由于電流調節中的過沖電流過大，敏感的DUT有損壞的風險。為了避免這種風險，NGU源測量單元具有單獨的電壓和電流調節工作模式。
在電壓優先模式下，快速電壓調節提供了小于30μs的短恢復時間。電流調節被設計的稍微慢一點，以避免出現振蕩趨勢。
當需要精確快速的調節電流時，NGU源測量單元可以在電流優先模式下運行。優化為快速電流調節(負載恢復時間<50μs)。這種模式可以完成如LED測試等敏感應用。
快速負載調節
某些消費電子產品，如手機和物聯網設備，在睡眠模式下所需的電力很少。然而，當設備切換到發射模式時，電流會突然增大。為這種DUT供電的電源必須能夠處理從幾個nA到幾個A范圍內的負載變化，并且不會產生電壓下降或超調。
NGU源測量單元的電路設計，允許用戶自定義儀器如何調節負載變化。"Fast"功能的默認設置是為速度優化的，可以實現<30μs的恢復時間。停用"Fast"后會增加恢復時間，目的是防止特殊負荷條件下的超調。
