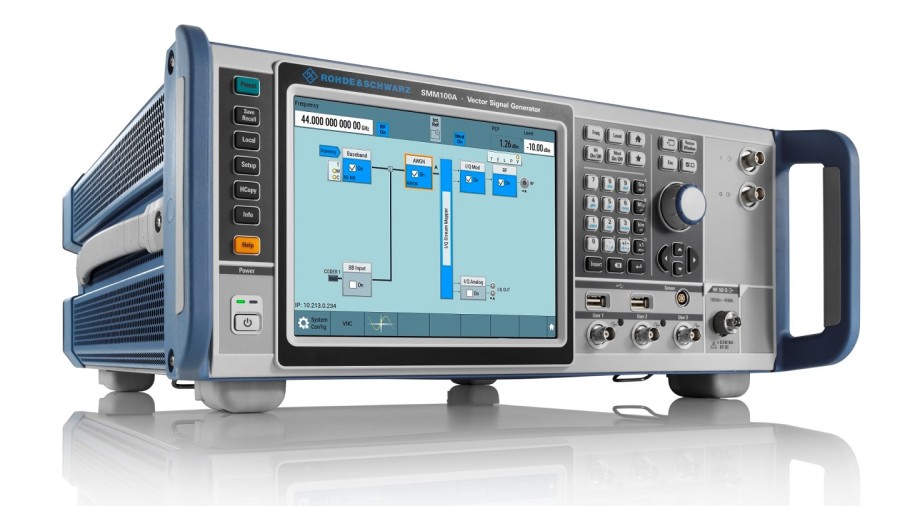

SMM100A矢量信號發生器，提供高質量毫米波信號

　　作為最出色的中檔矢量信號發生器，SMM100A可以提供高質量毫米波信號，并且性價比高，是目前同級別中唯一具備毫米波測試能力的矢量信號發生器。


　　SMM100A矢量信號發生器在整個頻率范圍（100kHz~44GHz）內具有非常好的射頻特性。可以涵蓋6GHz以下現有無線標準使用的頻段、5GNRFR1和Wi-Fi6E使用的最高7.125GHz的頻段，以及5GNRFR2使用的高達44GHz的頻段。

　　SMM100A的內部基帶發生器支持最大的1GHz射頻調制帶寬。因此，SMM100A不僅可以輸出符合普遍無線標準的數字調制寬帶信號，同時也足夠應對未來的帶寬需求。

　　當面對具體測試時，用戶可以自行對SMM100A進行開發。此外，其選件種類多，如數字基帶標準或射頻調制帶寬等的升級可以通過輸入密鑰激活。

　　關鍵性能：

　　良好的SSB相位噪聲和誤差矢量幅度（EVM）

　　對于SMM100A矢量信號發生器，相位噪聲小于-129dBc（f=1GHz，Δf=20kHz），典型值為-134dBc。因此，SMM100A不僅可以用作本振(LO)源，而且在較高的頻率上也具備優異的調制特性。

　　平坦的頻率響應

　　對于單載波信號，調制帶寬內信號的頻率響應對EVM性能有很大影響。因此，在發生器的射頻頻率范圍內，必須將頻率響應的幅值和相位最小化。而SMM100A對于頻率響應的內部影響，采取了智能補償，其在1GHz的整個射頻調制帶寬上的頻率響應<0.4dB。

　　可擴展性

　　在基本配置中，SMM100A的最大射頻調制帶寬為120MHz，可以通過安裝許可證密鑰將調制帶寬擴展到1GHz。另外，ARB存儲深度可以從64Msample擴展到最多2Gsample。此外，SMM100A有多種頻率選項，最高頻率可達44GHz。用戶可以精確配置以滿足自身的實際需求。

　　可用性

　　8.4寸觸摸屏，操作方便

　　用戶界面以方框圖的形式直觀呈現

　　在信號流路徑上的不同點實現實時的圖形化監控

　　輔助系統和內置的SCPI記錄器使自動化變得容易

　　移動通信標準

　　SMM100A可以產生符合無線通信標準的信號，是5GNR基站一致性測試的完美信號發生器。

　　當配備SMM-B1044頻率選件后，儀器覆蓋5GNRFR1頻率范圍到7.125GHz和FR2到44GHz。加上帶寬擴展到1GHz，該儀器可以滿足5G應用中對信號帶寬增加的要求。

　　基于預定義的測試模型和固定參考通道(FRC)，測試案例向導簡化了3GPP、5GNR和LTEBTS一致性測試儀器的配置。一旦用戶選擇了所需的一致性測試案例，向導將自動處理所有信號參數的配置和儀器設置。

　　下一代WI-FI技術測試

　　無線局域網的趨勢是更高的頻率和更大的帶寬。Wi-Fi6E的頻率范圍在5.8GHz到7.125GHz之間。對于未來的無線局域網標準，如IEEE802.11be，已經規定了320MHz的信號帶寬。

　　SMM-B1007選件將儀器頻率升級到高達7.5GHz,SMM-K524選件將帶寬擴展到500MHz,因此SMM100A是測試無線局域網組件、模塊和設備最理想的信號發生器。
