進行近場分析之前，用戶首先要了解電場和磁場的分布方式。HZ-15探頭組包含五種探頭，非常適合這個目的。所有的近場探頭都為確保易用性而設計，可用于測量印刷電路板以及組件上的高頻電磁場（最低30MHz）。磁場探頭包含特殊的電屏蔽探頭尖端。羅德與施瓦茨針對近場測量任務設計了多個不同的探頭尖端形狀。
探頭的頻率上限由探頭尖端的尺寸和設計決定。所有探頭均為無源，是測試接收機或頻譜分析儀的50Ohm輸入端。HZ-16前置放大器可以增加靈敏度。
電路設計人員通常會對模塊進行近場測量，以確定電磁干擾是否超過EMC標準規定的閾值。基于場強測量，設計人員可知道被測設備或模塊的多個臨界頻率。降低EMI的一個實用方法是分析近場、確定干擾源位置并提出有針對性的應對措施。
主要特點：
? 特殊的電屏蔽磁場探頭
? 可根據近場測量調整的探頭尖端
? 高分辨率測量
? 易于判斷的磁場方向
? 易于操作和處理
HZ-15探頭組包含的五種探頭：
1、RSE02 電場探頭
RSE02電場探頭測試總線結構、大器件或電源模塊等結構表面輻射導致的電磁干擾EMI。該探頭頂部探測的電場區域為2cm× 5cm。

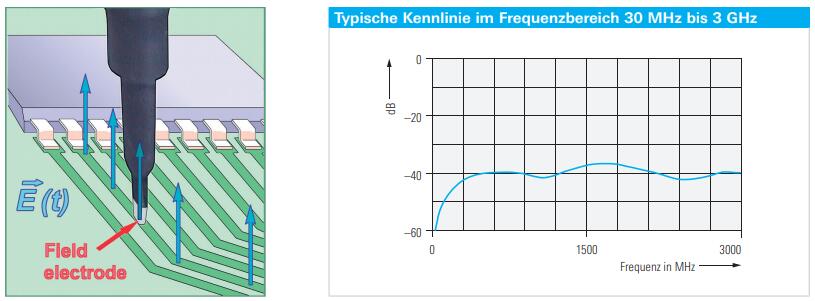

2、RSE10 電場探頭
RSE10電場探頭具有細小的電極，可用來檢測跟蹤一簇導線中的單根導線，其最小可檢測到0. mm。相比于印刷電路板的深綠色，該探頭的亮色顯得醒目。

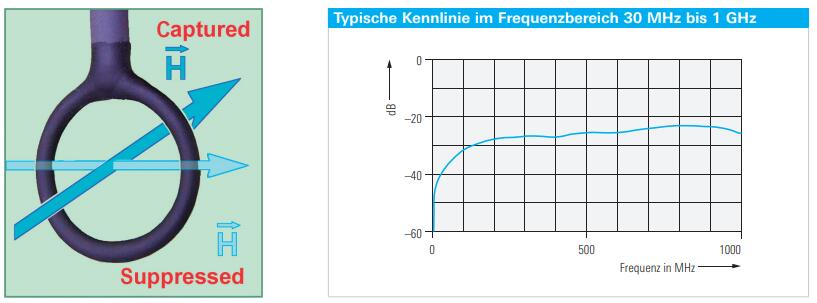

3、RSH400-1磁場探頭
SH 00-1具有較大直徑，約為25mm，這個大直徑近場探頭靈敏度最高, 并在探頭環形區域提供磁場強度平均值，但分辨率最低。探測距離最大達10cm 。

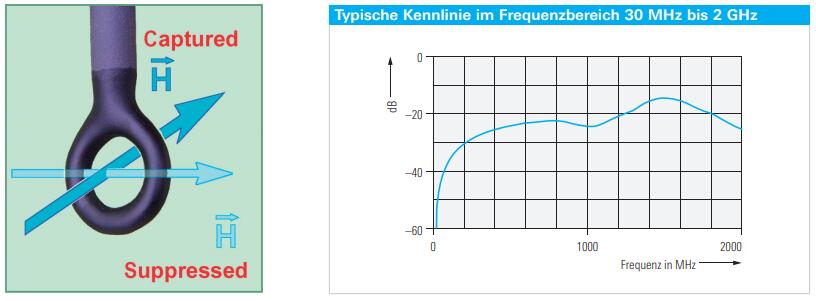

4、RSH50-1磁場探頭
RSH50-1磁場探頭(直徑約10mm)與RSH 00-1近場探頭相比，具有較高的分辨率和較低的靈敏度。
該探頭適合約3cm較小空間的測量。在這個范圍內，你可以更精確決定場分布和場定位。

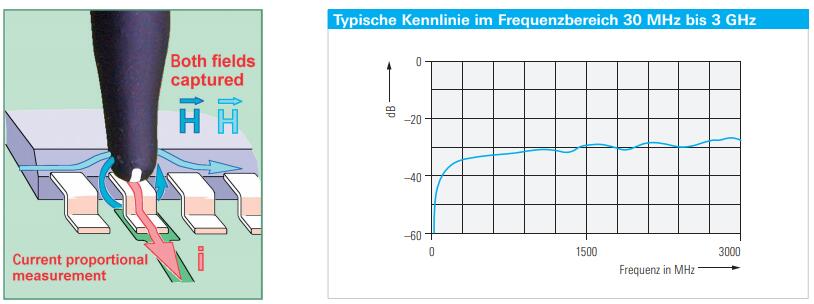

5、RSH2.5-2磁場探頭
RSH .5- H磁場探頭能敏銳探測在印刷線路和大元器件管腳（如電容器或集成電路）上的電流頻譜。
該探頭對磁場的敏感區域寬約為0.5mm。
