PicoScope 9404有四個高帶寬的50Ω的輸入通道，具有精細的時間和電壓分辨率，顯示和精確測量轉換速度高達70ps，可用于精確測量和可視化高速模擬和數據信號。千兆信號的時鐘性能和眼圖分析；小于2ps的RMS觸發抖動和5GHz內部觸發器，支持當今高速串行數據系統的邊沿分析和特性描述；實時寬帶采樣可同時顯示在放大器、路由器和傳輸路徑上的基帶調制、載波包絡和包絡軌跡控制信號，包括900MHz和2.4GHz等主要無線通信頻段。
Pico SXRTO儀器結構大大降低了重復信號或時鐘相關應用的寬帶時域采集器的成本。傳統實時示波器（RTO）的主要成本是數據和存儲帶寬。高速實時采樣需要的數據帶寬，遠遠超過了模擬系統帶寬，這就提高了這些儀器的成本。測量重復周期信號時，幾乎所有實時示波器都使用ETS（隨機等效時間采樣）來擴展采樣強度。Pico SXRTO架構以更具成本效益的500Ms/s較低速率采樣，而且開發了ETS技術，用2000的倍數達到等效采樣為1Ts/s，進而實現市場領先。而且，許多高帶寬信號是重復的，不需要昂貴的高采樣率。

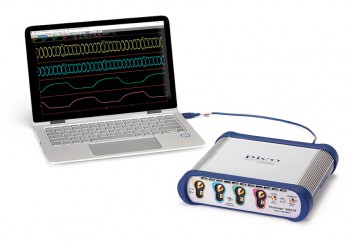

該USB控制儀器配有PicoSample4軟件。兼容觸摸屏的圖形用戶界面（GUI），以用戶首選的尺寸和顯示格式，對儀器進行設置，并顯示波形、測量值和統計數據；也包括完全支持高分辨率監視器和投影；最多可以使用四個獨立的縮放跟蹤視圖來檢查波形細節。
各種自動和用戶可配置的信號完整性測量、數學、統計視圖和極限測試模板，用于對脈沖和定時性能、抖動、RZ和NRZ眼圖的驗證和分析。工業標準通信模板測試多，如PCIe、GB以太網和串行ATA，也包括其標準。
產品特點：
? 5GHz帶寬，70ps轉換時間
? 1TS/s(1ps) 等效時間采樣率
? 12位垂直分辨率、每通道支持高達500MS/s實時采樣率
? 千兆信號的時鐘性能和眼圖分析
? 各種自動和用戶可配置的信號完整性測量、數學、統計視圖和極限測試模板，用于對脈沖和定時性能、抖動、RZ和NRZ眼圖的驗證和分析。
? 在Visual Basic（VB.NET）、MATLAB和LabVIEW中提供了編程示例，而且在Windows COM接口標準，也支持任何編程語言或標準，包括JavaScript和C語言。
