微波暗室

概述：

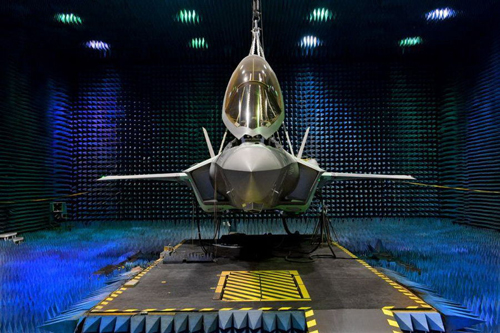

微波暗室也叫全電波暗室，用于模擬自由空間環境，微波暗室的最明顯感觀是在暗室屏蔽結構內側的六個面均鋪設有吸波材料，目的是將所有反射波（包括繞射、散射波）減少到最低程度。主要用于微波天線系統的參數測量、雷達反射截面測試、電子戰及仿真模擬。

結構組成：

屏蔽室：由屏蔽殼體、屏蔽門、通風波導窗及各類電源濾波器等組成。

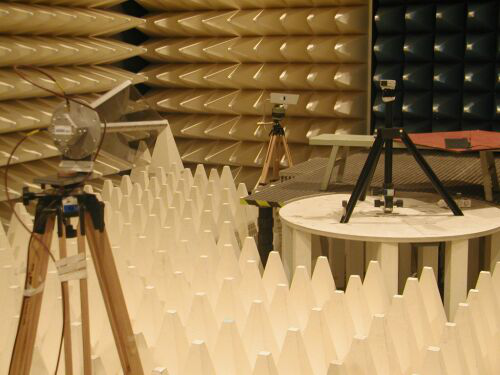

吸波材料：對空間電磁波具有很強的吸收作用，表現為對電磁波的反射和散射都很小。

其它：主要有信號傳輸接口板、轉臺、天線塔、監控系統、照明系統等。

屏蔽性能：

磁場 14KHz≥75dB，150KHz≥100dB

電場 200KHz～50MHz≥100dB

平面波 50MHz～1GHz≥100dB

微波 1GHz～10GHz≥100dB，10GHz～18GHz≥90dB

性能指標：

測試頻率范圍：（30MHz～18GHz）

吸波材料反射損耗：30MHz～18GHz≥15dB

主要指標：

靜區尺寸大小、反射電平、固有雷達截面、交叉極化等參數根據用戶實際需求確定。了解更多EMI測試設備點擊EMI發射測試。
