S2瞬態磁場探頭組
電子設備和電子元件在干擾作用下會產生快速瞬態脈沖磁場，S2探頭組中包含的有源和無源磁場探頭可以無反饋地測量這些快速瞬態脈沖磁場。借此就可以分析爆沖或ESD-過程，爆沖或ESD會對受測物產生干擾。磁場探頭通過光纖連接把測得的信號傳到SGZ21的光學輸入口。S2探頭組只能與脈沖群發生器SGZ21連接使用。

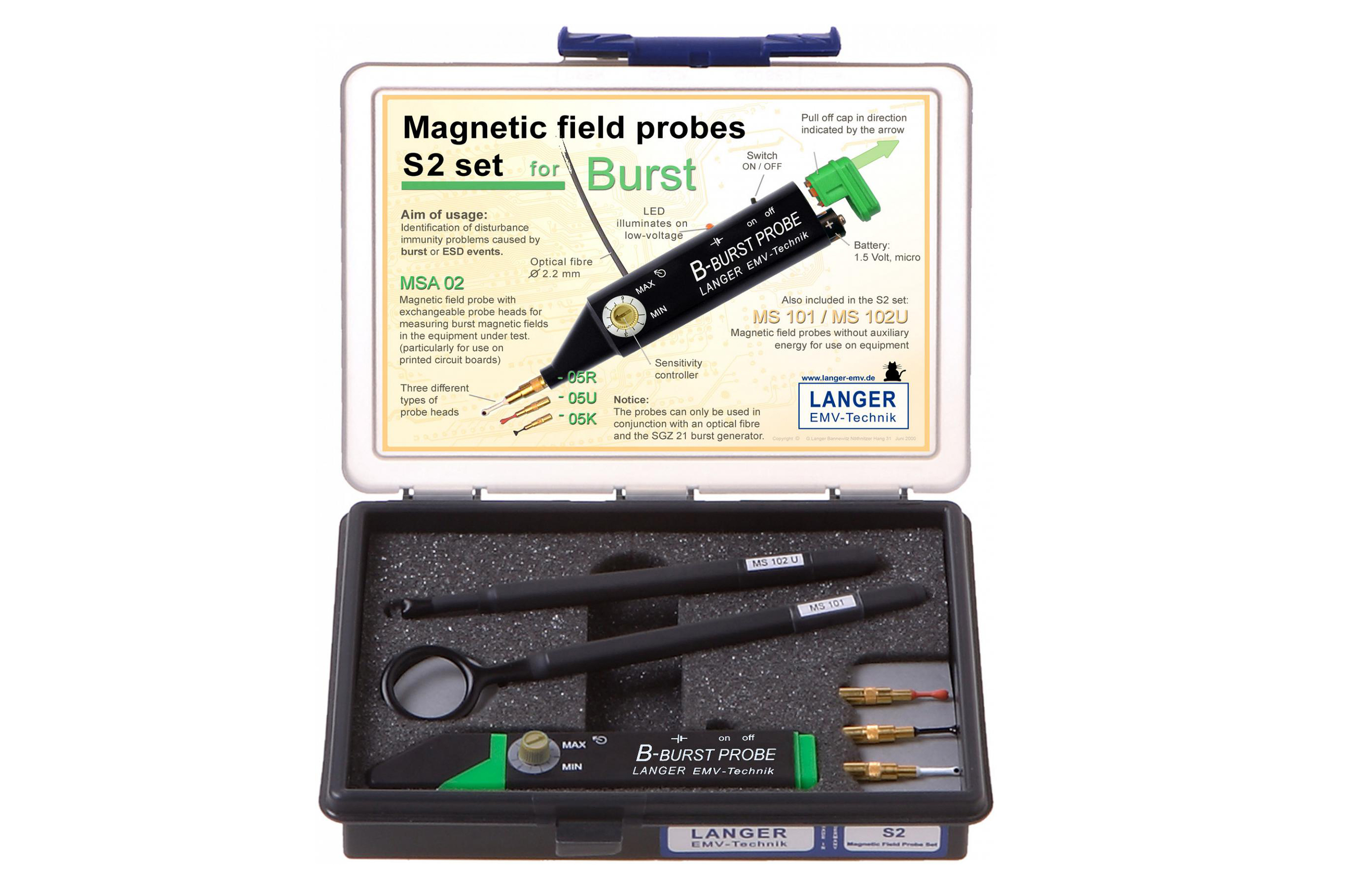

套件內容：

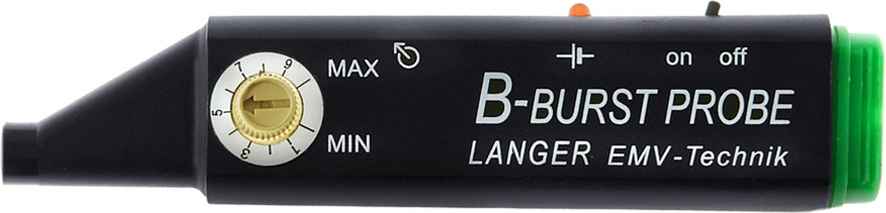

 | MSA02 磁場探頭（有源） MSA02磁場探頭用于測量高分辨率和靈敏度的猝發磁場，工作時使用05R、05U或05K型探頭。該磁場探頭有一個由電池供電的前置放大器?？梢耘c脈沖群發生器連接使用。 |
 | 05Kblack 用于測量系統分析第二階段（MSA02）的探頭 05K型探頭的測量線圈垂直于探頭柄，可以選擇性測量電纜周?chē)沫h(huán)形磁場，由此可以檢測出引導猝發電流的電纜。特別適合較寬導線和連接器的測量。 |
 | 05Rwhite 用于測量系統分析第二階段（MSA02）的探頭 05R型探頭用于組裝件表面的猝發磁場的測量。特別適合強度測量以及集成電路附近的猝發磁場的空間定向。該探頭為白色，線軸開口用黑點來標志。 |
 | 05Uorange 用于測量系統分析第二階段（MSA02）的探頭 05U型探頭的工作原理與電流鉗的相同，可以很好的放在導線和諸如SMD電容的組件上。如此可以評估流經這些元件的電流，檢查元件的有效性，例如濾波器電容。 |
 | MS101 磁場探頭 用MS101型磁場探頭可以測量磁場在空間中的分布，主要應用于電纜、設備外殼或屏蔽板測量。這個磁場探頭具備一個光學輸出端口，由SGZ21型猝發序列發生器驅動。 |
 | MS102U 磁場探頭 MS102U型磁場探頭可以測量電纜、電路和元件組中的電流。探頭被直接放在受試設備表面。這個探頭具備一個光學輸出端口，由SGZ21型猝發序列發生器驅動。 |
