電子產品能不能通過EFT（電快速瞬變脈沖群）/ESD（靜電放電）測試的根本原因在于由EFT/ESD脈沖引起的瞬態、高壓、寬頻干擾電流會流入內部電路模塊。該干擾電流產生的電磁場會干擾產品內部關鍵信號線的時序或者影響器件的正常工作。傳統的方法無法測量該干擾電流的電流路徑，也難以確認影響的信號線或器件。海洋儀器推出的抗擾度測試系統和電磁敏感度兼容工具，適合在研發過程中對元件組和PCB板進行抗干擾分析。

　　1、用于開發過程中的抗擾度測試系統

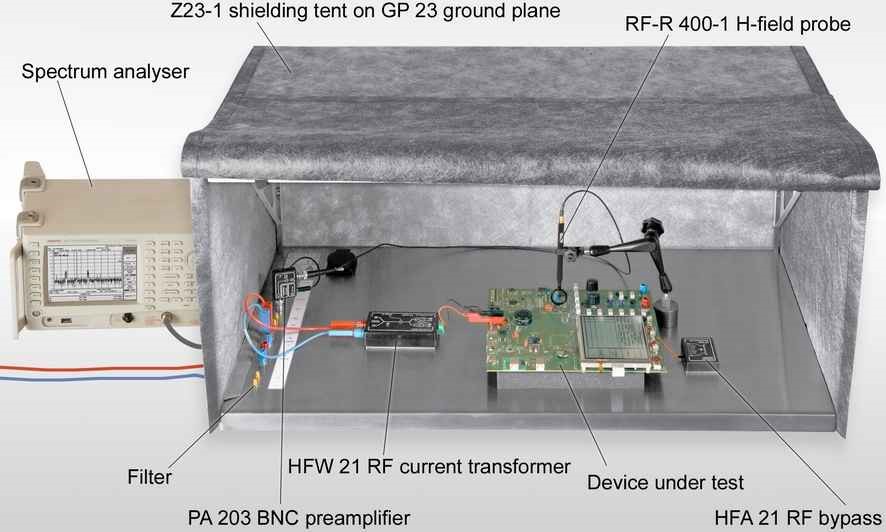

　　E1抗干擾開發系統：

　　一套PCB板開發過程中進行抗干擾分析的EMC測試工具系統，能夠快速精準地定位脈沖群干擾和靜電放電干擾的原因（PCB板中的薄弱點），使開發人員能夠準確針對薄弱點設計恰當?shù)腅MC措施，并且可使用E1來評估EMC措施的效果。E1系統搭建空間小，適宜于在PCB板開發人員的工作現場使用。通過它可了解EMC工作機制以及PCB板去干擾的基本測量策略。E1系統包括一個脈沖群干擾和靜電放電干擾發生器、九種不同的電場和磁場源、以及其它各類附件。

　　OI-RS04便攜式射頻輻射敏感度測試儀：

　　主要用于小型電子產品或零部件的的射頻輻射敏感度測試，敏感點定位。該產品可在35MHz~3GHz頻率范圍內進行單點和連續頻率輸出，產生最大50v/m的場強（20mm測試距離）。

　　2、用于開發過程中的迷你磁場和電場發生器

　　P1set迷你型場脈沖發生器：

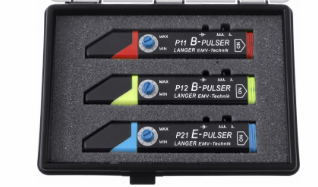

　　迷你型脈沖群發生器的結構小巧，可用于開發過程中排除電子組件的電磁薄弱點。在發生器的頂尖能發出突發干擾場和靜電放電干擾場。可產生最大100kV/m電場和1mT磁場強度。包含P11磁場脈沖發生器一個（覆蓋3mm直徑測試范圍）、P12磁場脈沖發生器一個（高精度，可測IC引腳和導線）、P12磁場脈沖發生器一個（高精度，可測IC引腳和導線）P21電場脈沖發生器一個（高精度，可測IC引腳和導線）

　　3、遠距離無電勢傳輸光信號傳遞系統：無擾化測試

　　A000系列模擬信號干擾傳輸器：實現光纖傳輸無擾電壓測量　　把在EFT/ESD/高頻干擾影響下的模擬信號顯示到示波器上。在檢測電力或電子設備對高頻電磁場（IEC61000-4-3到IEC61000-4-6）的抗干擾性時，該系統特別適合于檢測模擬信號。對電磁場進行給定的調制時會對模擬信號產生影響，A100、A200和A300系列模擬信號干擾傳輸器能夠快速識別到這些影響。內含一個傳感器，測量被測物中的模擬信號，并把測得的模擬信號轉為光信號；光信號通過光纖傳到光接收器，接收器再把光信號轉化為電子模擬信號，進而傳到示波器。示波器可顯示這些信號，或用它們來控制其它設備。

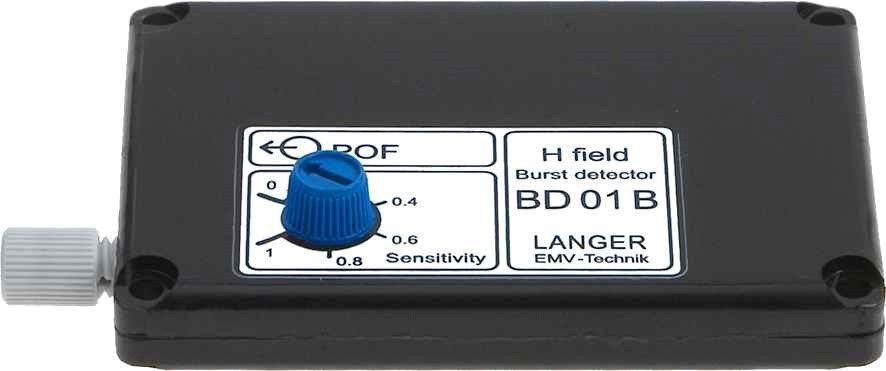

　　4、BD系列猝發脈沖群探測器：無擾測量電纜內的突發磁場

　　脈沖群探測器可以通過光纖和光接收器連接到示波器。

　　脈沖群探測器安裝到電纜或者導體束上，用來監視電子設備的電源線或者互聯信號線上的干擾信號，一旦干擾值超過門限值，探測到的干擾信號通過光纖傳輸，然后由光接收器（OE110）把該信號轉換為TTL信號，并在記錄儀、示波器或計數器上記錄和顯示探測到的干擾情況。
