海洋儀器推出的干擾測試系統和電磁輻射度兼容工具，適合在研發過程中對元件組和PCB板進行干擾發射測量。近場干擾測量特別適合進行組件和設備開發的工程師來使用，他們使用近場測量來獲得干擾發射原因的重要數據。近場測量方法得到的信息和這些數據，能定位干擾源，從而采取相應措施以減少電磁干擾。近場分析的初衷是要得到一個理想的電場和磁場分布，這在電磁兼容性測試時非常必要和有用。

　　一、用于開發過程中的抗擾輻射測試系統

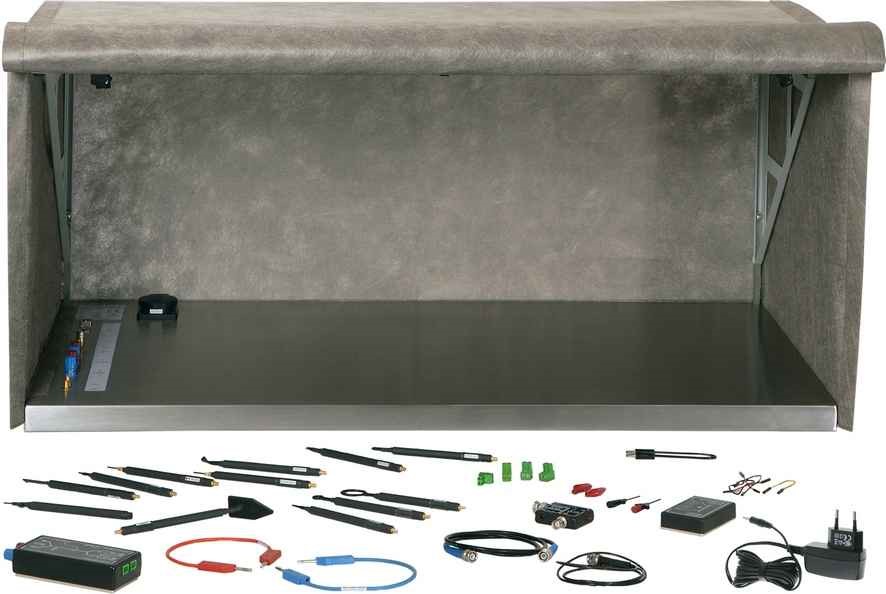

　　1、OIESA1干擾輻射探測系統

　　比較測量元件組和設備的干擾放射。為了順利且易理解的排除干擾，該套系統包含了一套根據研發工程師工作定制的 CS-ESA 軟件。特別適合研發人員在工作現場測試。在開發過程中，用ESA1系統進行干擾放射的測量結果與遠場測量或用模擬電路網絡的測量結果成正比。使用ESA1系統中的各種工具可定位干擾源，發現干擾放射的耦合或傳輸途徑，這樣可找到合理的電磁兼容性方案，并確定其大小。使用ESA1系統得到的電場兼容改進效果成正比符合板遠場測量效果。

　　該系統含CS-ESA芯片掃描軟件、HFW21射頻電流變流器、HFA21射頻分流器、Z23-1移動屏蔽篷、PA203前置放大器（20dB）、8款3G射頻磁場探頭、3款3G射頻電場探頭。

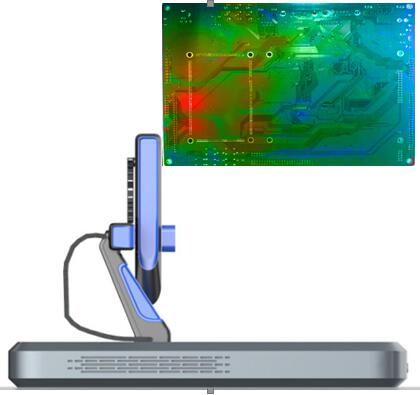

　　2、OI-EAS系列電磁干擾掃描儀

　　OI-EAS系列電磁干擾掃描儀是海洋儀器開發的電磁干擾可視化產品。主要用于測試PCB或小型電子產品的電磁兼容性，該掃描儀可對PCB版或小型設備電磁干擾進行自動測試，可自動追蹤干擾超標頻率點并進行定位，通過圖像方式顯示出超標頻率點的干擾源和傳播路徑，將復雜的電磁兼容問題可視化，幫助研發人員解決產品的電磁兼容問題。最大測試頻率范圍：150KHz~20GHz（根據所選探頭和頻譜儀確定測量范圍），標配含主機一臺、測試軟件一套、3GHz無源探頭一個、3GHz頻譜分析儀一臺。

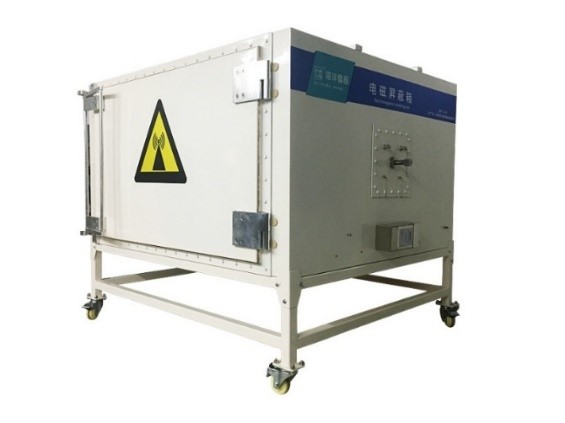

　　3、OI-ES系列移動式高性能電磁屏蔽箱

　　OI-ES系列移動式電磁屏蔽箱主要用于屏蔽環境電磁干擾,為射頻測試提供環境條件。該產品在10MHz～18GHz頻率范圍內可達到100dB的屏蔽效能，滿足不同電子產品的電磁兼容和射頻測試的需求。所有型號均標配220VAC 16A濾波器一個、SMA隔板式插座2個、N型隔板式插座2個、散熱風扇一個。

　　二、測試電磁干擾用的近場探頭

　　1、HZ540  3G有源近場探頭套件

　　    三種有源寬帶探頭，適合3GHz頻率的EMI診斷。特別適合：定位無線輻射源、探測EMI電磁干擾敏感設備、檢測屏蔽有效性、診斷輻射信號、識別輻射元件等。頻率：1MHz～3GHz，含HZ553高阻抗探頭、HZ552磁場探頭和HZ551電場探頭。

　　2、GKT-008 3G全向無源探頭套件

　　    四種無源寬帶探頭，適合150KHz~30MHz頻率范圍內的EMI診斷。PR-01交流接觸式電場探頭，頻率范圍150KHz~30MHz，可承受最大電壓300VAC，可用于線路傳導干擾分析。R-02直流接觸式電場探頭，頻率范圍30MHz~3GHz，可承受最大電壓50VDC，可用于線路射頻干擾分析。ANT-04/05全向磁場探頭,頻率范圍30MHz~3GHz,最大輸入功率0.5W。

　　3、不同頻段、不同形狀、不同功能任意組合的無源近場探頭

　　五大系列，不同結構，任意組合，診斷不同器件和各種頻段電磁干擾

　　LF系列無源磁場探頭：7款可選

　　RF系列無源近場探頭：15款可選

　　XF系列無源近場探頭：8款可選

　　OIMFA系列微型有源磁場（電流）探頭

　　SX系列無源近場探頭

更多詳情，請點擊：2019年海洋儀器PCB版級電磁兼容測試產品目錄2.pdf
